产品概述
描述

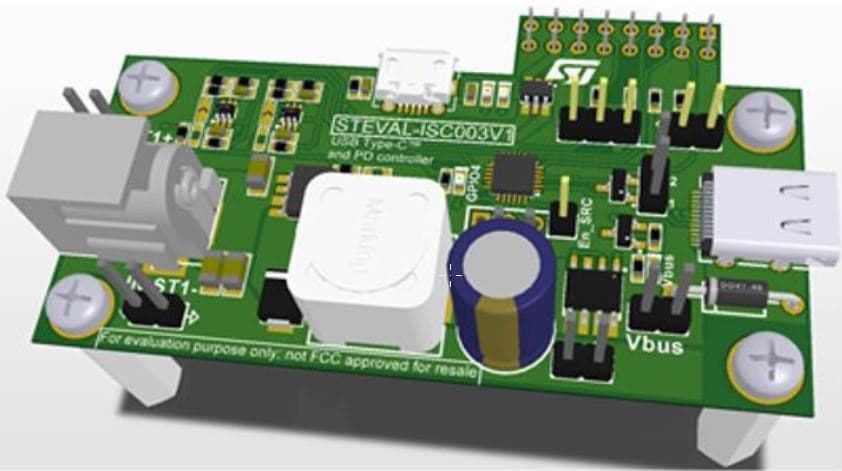

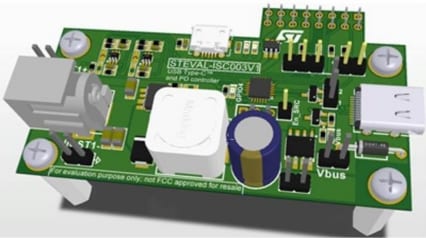

STEVAL-ISC003V1评估板是采用了STUSB4710和ST1S14 IC的即用型USB PD供电开发板。该评估板的作用是通过将单电压电源转换为Type-C Power Delivery供电电源来演示STUSB4710控制器的功能。
STUSB4710将控制确保实现Power Delivery广播与协商的Type-C端口，控制DC-DC转换器和电源路径，并监控VBUS电压。
ST1S14器件将确保实现从输入直流端口到经协商VBUS电压的降压转换。
各种LED指示灯可显示STUSB4710和USB PD端口的工作状态。
USB PD端口预配置了五种不同的PDO电压（5 V、9 V、12 V、15 V和20 V），能够满足所有主要应用的需求。
-
所有功能
- 1个USB PD端口（供电）
- STUSB4710 USB Power Delivery控制器
- 兼容：
- USB Type-C™ r1.2
- USB PD r2.0
- 板载20 V/3 A DC-DC转换器
- VBUS电源开关和放电路径
- 支持VCONN（可编程电流最高600 mA）
- 支持最多5个电源数据对象 (PDO)
- 预配置的PDO
- 为连接器引脚提供高压保护
- 可定制的启动配置文件
- 与用于配置和调试接口的NUCLEO-F072RB开发板兼容
- 符合RoHS标准
