产品概述
描述

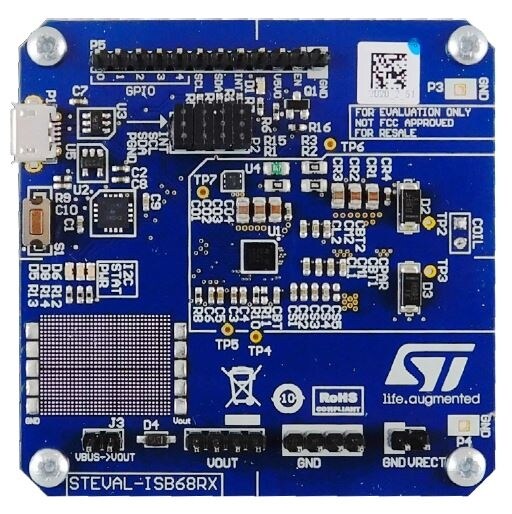

STEVAL-ISB68RX评估板搭载STWLC68无线功率接收器，符合Qi 1.2.4规范，可实现5 W Qi基线功率配置文件 (BPP) 应用。该评估板可作为独立电源接收器使用，当放置在兼容的无线功率发射器上时，可提供固定的输出电压。
评估板还集成了USB转I²C桥接器，用户可通过STSW-ISB68GUI图形用户界面 (GUI) 监控和控制STWLC68芯片。该转换器还可用于直接连接至最终应用或基于相同STWLC68芯片的其他评估板。
STEVAL-ISB68RX包含多种安全机制，包括过温、过流和过压保护以及异物检测 (FOD) 功能。
通过专用连接器，可访问STWLC68芯片的高级功能，包括控制信号、可编程GPIO以及NTC温度传感器的模拟输入。
-
所有功能
- 在Rx模式下支持Qi 1.2.4 5W BPP
- 恒定5 V输出电压（默认设置）
- 支持异物检测 (FOD)
- 用于与主机系统通信的400 kHz I²C接口（可选）
- 内置USB-I²C转换器
- 通过RoHS认证
所有资源
| 资源标题 | 版本 | 更新时间 |
|---|
MCSDK Board Description (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| ZIP | 1.0 | 24 Jan 2020 | 24 Jan 2020 |
物料清单 (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| 1.0 | 24 Jan 2020 | 24 Jan 2020 |
Schematic Pack (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| 1.0 | 24 Jan 2020 | 24 Jan 2020 |
