产品概述
描述

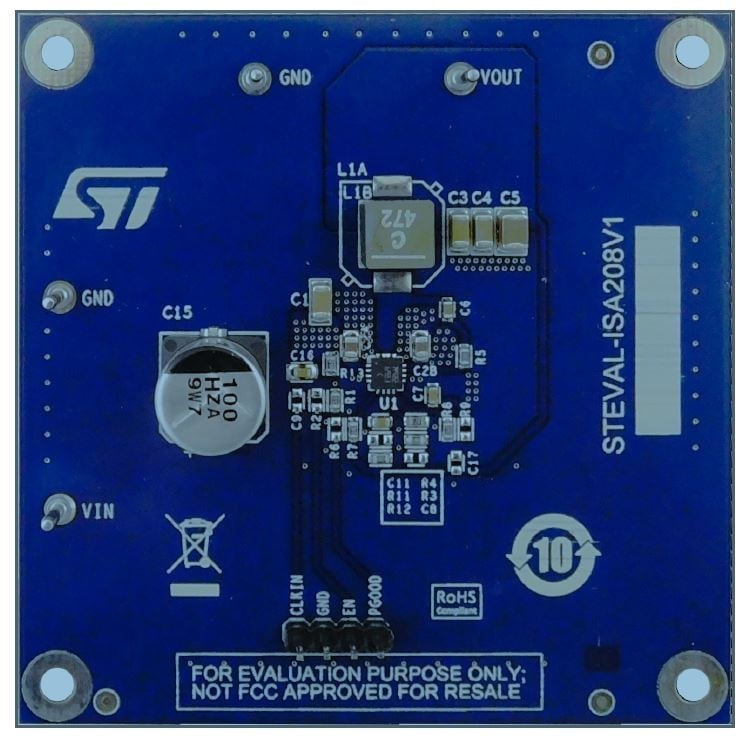

L6983是一款易于使用的同步单片降压稳压器，能够向负载提供最高3 ADC的电流。宽泛的输入电压范围使该器件适用于广泛的应用领域。该器件采用QFN16 3x3封装，实现峰值电流模式架构和内部补偿，以最大限度地降低设计复杂性和尺寸。
L6983有低功耗模式（LCM）和低噪声模式（LNM）两个版本。LCM通过受控的输出电压纹波在轻载时实现高效率，是电池供电应用的理想选择。LNM使开关频率保持恒定，并将过载电流范围内的输出电压纹波降至最低，满足噪声敏感型应用的要求。
L6983允许在200 kHz至2.2 MHz之间选择开关频率，并可选择展频以改善EMC。EN引脚提供使能/禁止功能。禁止时典型关断电流为2 µA。当EN引脚被拉高时，器件使能并启动内部1.3 ms软启动。该器件具有监控FB电压的电源正常 (power good) 开集电极输出。对两个功率元件进行逐脉冲电流检测，实现有效的恒定电流保护，并通过热关断功能防止热失控。
-
所有功能
- 3.5 V至38 V工作输入电压
- 输出电压范围：0.85 V至VIN
- 3.3 V和5 V固定输出电压版本
- 3 A DC输出电流
- 工作静态电流为17 μA
- 内部补偿网络
- 提供两种版本：
- LCM可在轻载时实现高效运行
- LNM适用于对噪声敏感的应用
- 2 μA关断电流
- 内部软启动
- 使能
- 过电压保护
- 热保护
- 输出电压排序
- QFN16封装
- 200 kHz至2.2 MHz可编程开关频率；使用低ESR电容可稳定工作
- 以可选展频功能改善EMC
- “电源正常”
- 与LNM器件的外部时钟同步
