产品概述
描述

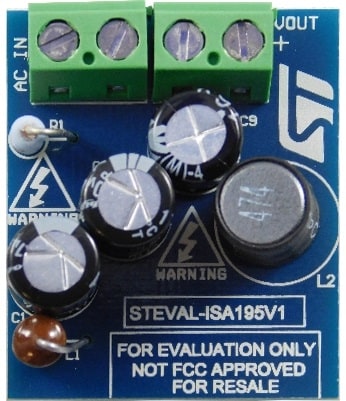

The STEVAL-ISA195V1 evaluation board implements a wide range mains buck converter (5 V/0.36 A) developed for general purpose applications.
The design is built around the VIPer11 off-line high voltage converter from the VIPerPlus family, which intelligently integrates an 800 V rugged power MOSFET with a current-mode control PWM.
The main characteristics of the evaluation board are its single layer, small size and minimal BoM, high efficiency and low standby consumption.
-
所有功能
- Universal AC main input voltage range: 85 - 265 VAC
- Output range: 5 V/0.36 A
- Rated output power: 1.8 W
- Input power in standby at 230 VAC: less than 18 mW
- Active mode efficiency: > 65%
- EMI: according to EN55022-Class-B
- RoHS compliant
特别推荐
所有资源
| 资源标题 | 版本 | 更新时间 |
|---|
Board Manufacturing Specifications (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| ZIP | 1.0 | 16 May 2018 | 16 May 2018 |
物料清单 (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| 1.0 | 16 May 2018 | 16 May 2018 |
Schematic Pack (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| 1.0 | 16 May 2018 | 16 May 2018 |
质量与可靠性
| 产品型号 | Marketing Status | 包 | 等级规格 | 符合RoHS级别 | WEEE Compliant | 材料声明** |
|---|---|---|---|---|---|---|
| STEVAL-ISA195V1 | 批量生产 | CARD | 工业 | Ecopack2 | - | |
STEVAL-ISA195V1
Package:
CARDMaterial Declaration**:
(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此，它们可能不是100%适用于特定的设备。有关特定设备的信息，请联系 销售支持。
样片和购买
Don't show this again
| 产品型号 | 供货状态 | Budgetary Price (US$)*/Qty | 从ST订购 | Order from distributors | 包 | 包装类型 | RoHS | Country of Origin | ECCN (US) | ECCN (EU) | 供应商 | 核心产品 | Board production status | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| STEVAL-ISA195V1 | | | distributors 无法联系到经销商，请联系我们的销售办事处 |
|
|
|
STEVAL-ISA195V1 批量生产
Budgetary Price (US$)*/Qty:
-
distributors
无法联系到经销商，请联系我们的销售办事处
包:
包装类型:
RoHS:
Country of Origin:
ECCN (US):
ECCN (EU):
