产品概述
描述
该离线转换器的主要特性是零功率模式 (ZPM)，这是一种器件完全关闭的空闲状态。通过将OFF引脚拉至SGND超过10 ms，IC进入ZPM，通过将ON引脚拉至SGND超过20 μs，IC退出ZPM（恢复正常开关）。可以通过连接到ON和OFF引脚的触觉开关来测试此功能。
在ZPM中，230 VAC的主电源功耗可以低于5 mW；由于在固件层面实施了MCU轮询策略，因此STEVAL-ISA192V1评估板的功耗为30 mW。
该评估板具有双输出（即基于反激式拓扑的-5 V和+7 V）。只需将EAGND连接至负供电轨并在FB、EAGND和SGND之间连接一个分压器即可获得负输出。正输出来自变压器次级绕组的匝数比。
为了实现极低的输入功耗，该IC通过来自+7 V的二极管进行偏置，从而保持VCC电压足够高 (> 4.5 V) 以防止内部高压电流源激活。

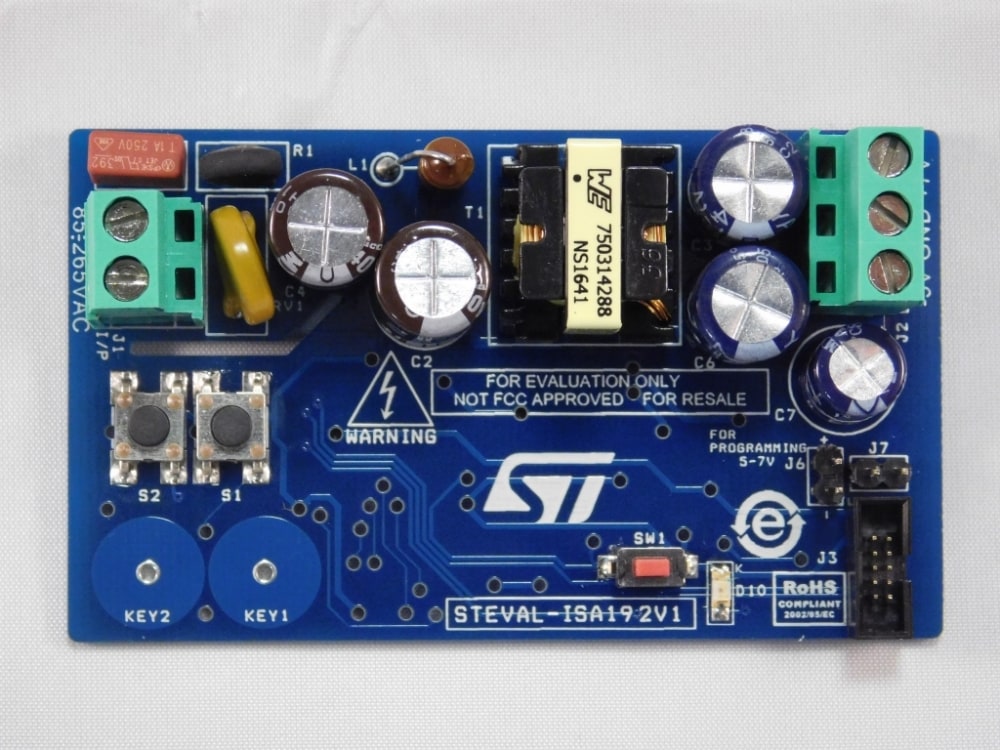

STEVAL-ISA192V1配备STM32L0微控制器，可检测触觉按钮和电容式触摸界面。STM32L0内核管理VIPer0P以实现ZPM中的最低功耗，同时为微控制器和用户界面（电容式触摸和按钮）供电，并在标准操作模式下仍保持相当高的整体效率。
-
所有功能
- 采用零功耗模式 (ZPM) 的智能待机架构，适用于消费类电子应用领域中的电容式触摸感应
- VIPer0P 800 V耐雪崩技术及其嵌入式保护提高了系统可靠性
- 最大限度降低系统输入功耗：在ZPM中，230 VAC时的功耗小于30 mW
- 得益于频率抖动特性，即使电磁干扰滤波器尺寸减小，也能符合IEC55022 Class B传导电磁干扰标准
- 符合IEC61000-4-2 (ESD)、IEC61000-4-4 (EFT) 和IEC61000-4-5（浪涌）标准
- 通过RoHS认证
