产品概述
描述

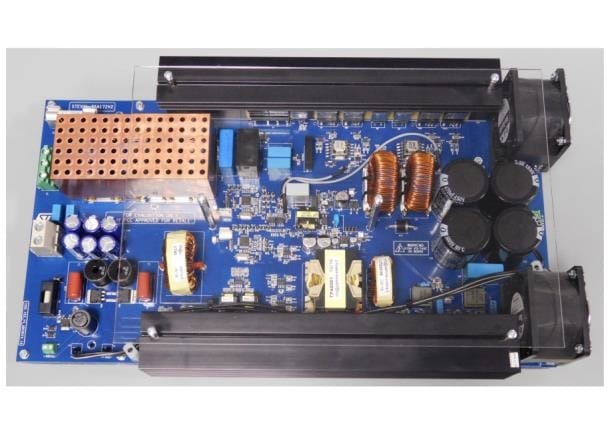

STEVAL-ISA172V2是2 kW全数字开关模式AC-DC转换器，包含两个功率部分：两相交错功率因数校正器 (PFC) 和DC-DC相移全桥转换器，每个部分由STM32F334微控制器控制。
交错PFC包含两个180°反相工作的升压转换器，基于600 V MDmesh M2功率MOSFET。下游部分包含基于MDmesh DM2功率MOSFET的DC-DC相移全桥转换器，通过高频变压器实现降压，初级到次级比率选择确保整个工作范围内的高效和调节。
初级侧变压器由全桥转换器供电，而零电压开关 (ZVS) 操作可降低开关损耗。
次级侧采用同步整流 (SR) 确保低导通损耗。输出电压波形由STripFET功率MOSFET整流，然后经输出滤波器平滑。
-
所有功能
- 输入AC电压：90 V至264 V
- 输出电压：48 V或52 V，最大输出电流：42 A
- 输入AC频率：45 Hz至65 Hz
- 额定输出功率：2 kW
- 交错PFC级
- PFC开关频率：60 kHz
- PFC平均电流模式控制
- 逐周期PFC电流控制
- 最大功率因数：0.99
- DC-DC级：相移ZVS全桥同步整流
- DC-DC开关频率：100 kHz
- 整体效率：80 PLUS铂金级
- 高频变压器隔离电压：4 kV
- 根据输出功率调节风速的强制风冷系统
- 过热保护
- 输出短路保护
- PFC控制和DC-DC控制：由STM32F334C8管理
- PFC功率级基于MDmesh M2功率MOSFET和碳化硅二极管
- DC-DC功率级基于MDmesh DM2功率MOSFET
- 同步整流基于STripFET功率MOSFET
- 有源钳位电路基于MDmesh DM2功率MOSFET
- EMC滤波器用于降低噪声
- 符合RoHS标准
