STEVAL-ISA156V1
Obsolete
Design Win

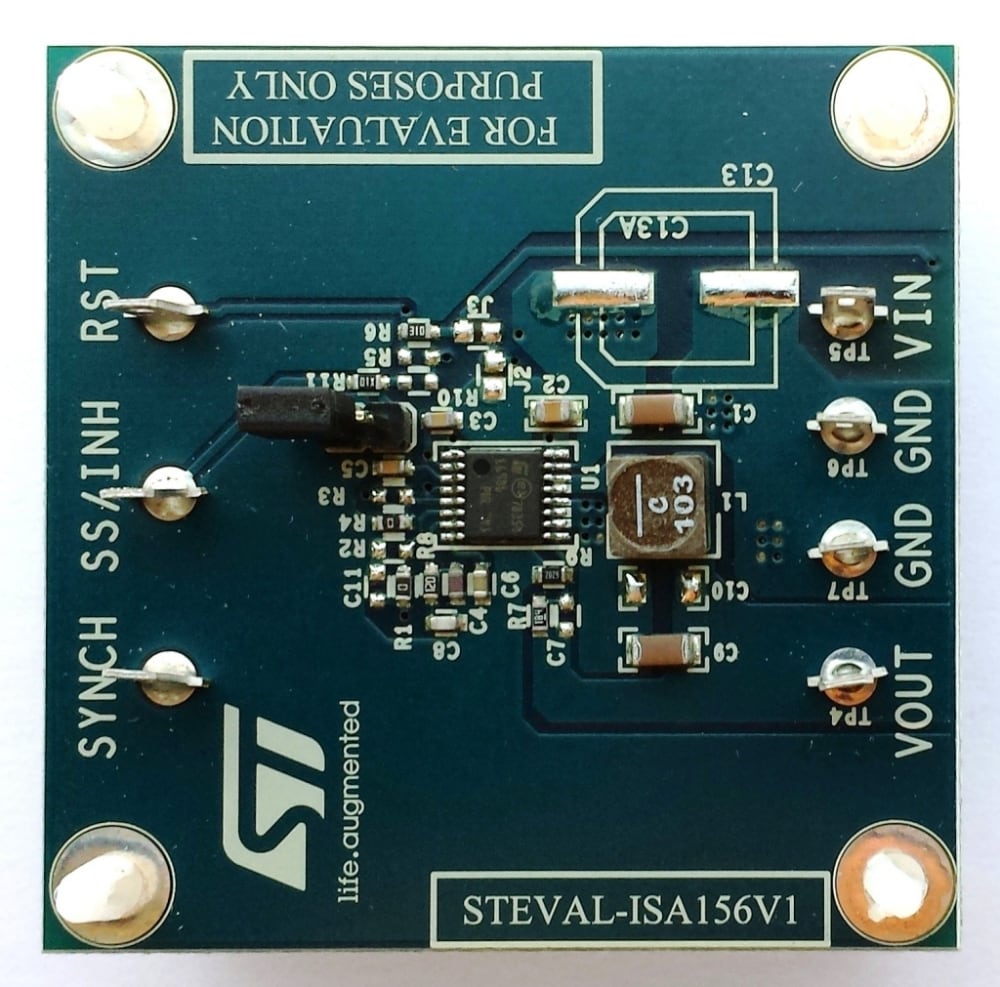

基于L6986的38 V/2 A同步降压开关稳压器评估板

Download databrief

产品概要

描述

STEVAL-ISA156V1基于L6986的38 V、2 A同步整流降压开关稳压器、静态电流为30μA的评估板。 它可用于12V和24V总线、可编程逻辑控制器(PLC)、分散智能节点和传感器以及低噪声应用(LNM)。

  • 性能一览

    • 4 V至38 V工作输入电压
    • 低功耗模式或低噪音模式
    • 轻载下30 μA IQ (LCM VOUT= 3.3 V)
    • 5 μA IQ-SHTDWN
    • 可调fSW(250 kHz - 2 MHz)
    • 输出电压从0.85 V到VIN可调
    • 嵌入式输出电压监测
    • 同步
    • 可调软启动时间
    • 内部电流限制
    • 过电压保护
    • 输出电压排序
    • 峰值电流模式架构
    • RDS(on) HS= 180 mΩ, RDS(on) LS= 110 mΩ
    • 热关机
