产品概述
-
所有功能
- Compact size (25.4 mm x 14.6 mm)
- 4 layers
- VIN< 6 V
- VOUTup to 3.5 V
- IOUTup to 8 A (depending on VOUT)
- FSW= 600 KHz
- Dual power MOS option (2 x STL 3x3 or 1 x Dual SO8)
- CIN= 2 x GRM21BR60J226ME39 (22 uF,6.3 V, 0805)
- COUT= 2 or 3 x GRM31CC70G226KE01 (22 uF, 4 V, 1206)
- Dual choke options (WE 744310095 or VITEC 59Px8970)
- RoHS compliant
所有资源
| 资源标题 | 版本 | 更新时间 |
|---|
MCSDK Board Description (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| ZIP | 1.0 | 01 Aug 2015 | 01 Aug 2015 |
物料清单 (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| 1.0 | 01 Aug 2015 | 01 Aug 2015 |
Schematic Pack (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| 1.0 | 01 Aug 2015 | 01 Aug 2015 |
质量与可靠性
| 产品型号 | Marketing Status | 包 | 等级规格 | 符合RoHS级别 | WEEE Compliant | Longevity Commitment | Longevity Starting Date | 材料声明** |
|---|---|---|---|---|---|---|---|---|
| STEVAL-ISA075V1 | NRND | CARD | 工业 | Ecopack2 | - | - | - | |

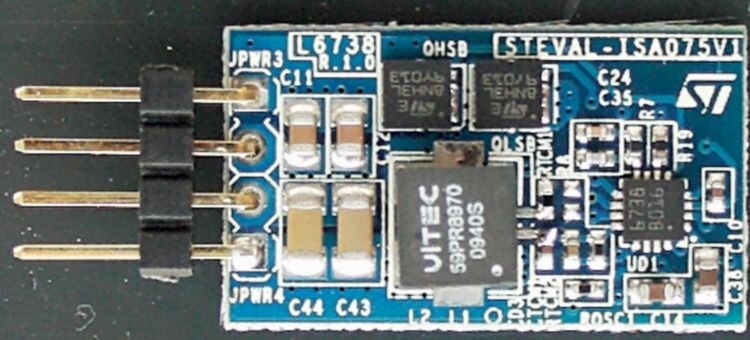

STEVAL-ISA075V1
Package:
CARDMaterial Declaration**:
(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此，它们可能不是100%适用于特定的设备。有关特定设备的信息，请联系 销售支持。
