产品概述
描述

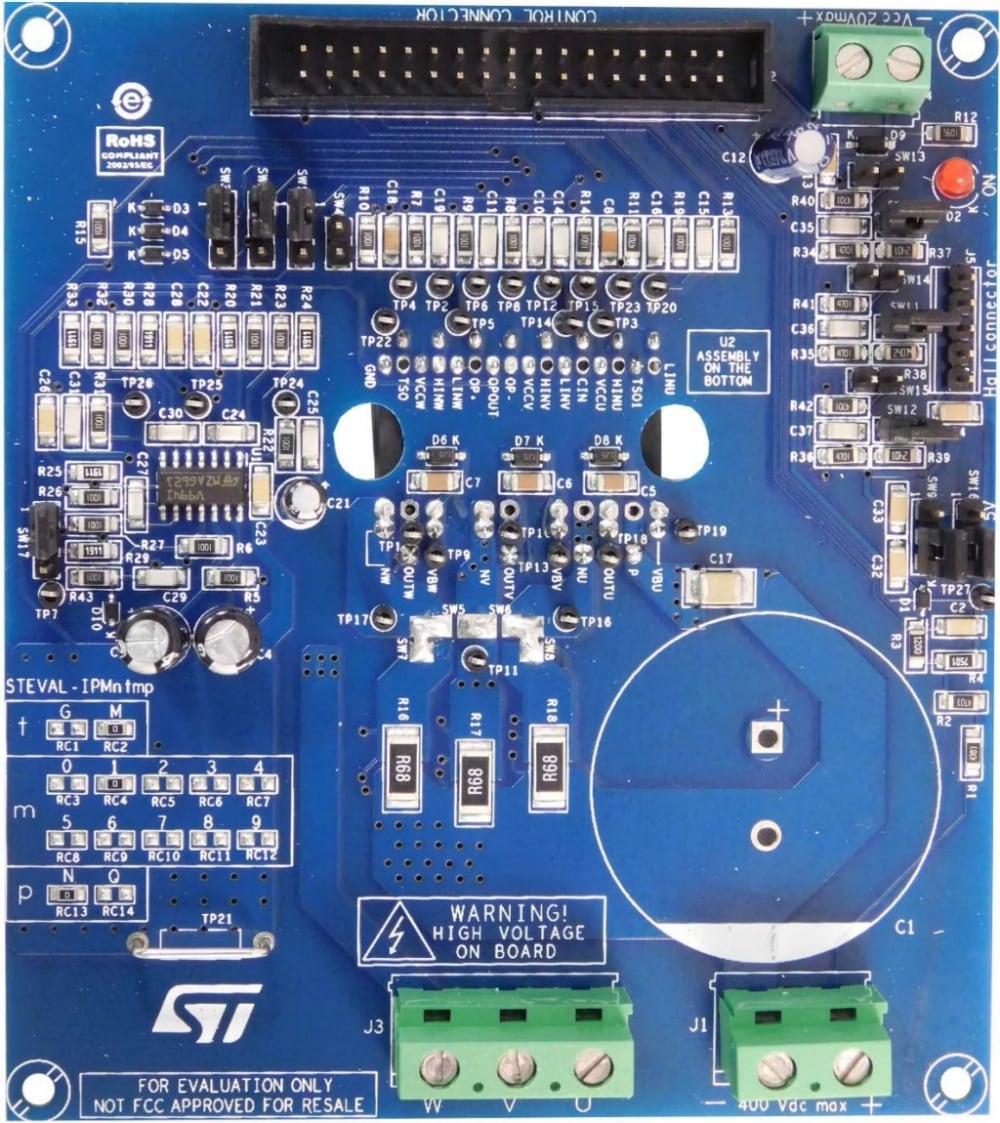

STEVAL-IPMnM1N是一款紧凑型电机驱动电源板，基于SLLIMM™-nano（小型低损耗智能模塑模块）第二代系列MOSFET产品 (STIPN1M50T-H) 打造。该产品为驱动大功率电机提供了一种经济实惠且易于使用的解决方案，适合各种应用，例如白色家电、空调、压缩机、电动风扇和用于电机驱动的一般三相逆变器。
该IPM本身包含短路保护MOSFET和多种功能，如欠压锁定、智能关断、内部温度传感器和NTC、过流保护以及内部运算放大器。
该评估板具有体积小、物料成本低、效率高的特点。其还具有接口电路（总线及VCC连接器）、自举电容、吸收电容、硬件短路保护、故障事件信号和温度监测。该产品可支持单分流或三分流配置，并具有以下三个电流检测选项：三个专用的板载运算放大器、嵌入MCU的运算放大器或单个内部IPM运算放大器。霍尔传感器和编码器部分进一步完善了电路功能。
该系统能够实现电流反馈的精确快速调节，以满足磁场定向控制 (FOC) 的典型要求。
STEVAL-IPMnM1N与意法半导体基于STM32的控制板兼容，从而为电机控制提供一个完整的平台。
-
所有功能
- 输入电压：125至400 VDC
- 标称功率：最高60 W
- 标称电流：最高0.35 Arms
- 输入辅助电压：最高20 VDC
- 1或3个分流电阻，用于电流检测（具有感应网络）
- 电流检测有三种选择：专用外部运算放大器、内部SLLIMM-nano运算放大器（单）或通过MCU
- 过电流硬件保护
- IPM温度监控和保护
- 霍尔传感器或编码器输入
- 智能电源模块：
- 基于SLLIMM-nano IPM MOSFET（STIPN1M50T-H - 全模制封装）
- 电机控制连接器（32引脚）可与意法半导体MCU开发板连接
- 通用设计，支持通过试验板和测试引脚进行进一步评估
- 极紧凑结构
- 通过RoHS 认证
