STEVAL-IPM10F

描述

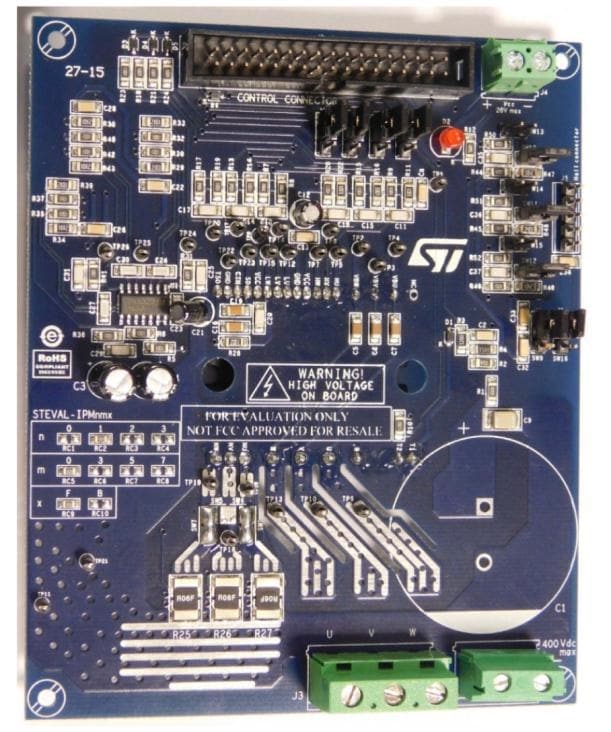

STEVAL-IPM10F是一款基于SLLIMM™（小型低损耗智能模塑模块）第2系列模块STGIF10CH60TS-L的紧凑型电机驱动电源板。它为白色家电、空调、压缩机、电动风扇、高端电动工具以及用于电机驱动的一般三相逆变器等广泛应用中的大功率电机驱动提供了一款经济实惠且易于使用的解决方案。IPM内置短路保护IGBT，并集成欠压锁定、智能关断、内部温度检测和NTC以及过电流保护等多种功能。

该评估板具有体积小、物料清单少、效率高的特点。评估板包含接口电路（总线和V_CC连接器）、自举电容、吸收电容、硬件短路保护、故障事件信号及温度监测等组件。为提升灵活性，该设计支持单路或三路分流配置，并提供双电流检测选项，如板载三个专用运算放大器或嵌入MCU的运算放大器。霍尔传感器和编码器部分进一步完善了电路功能。凭借这些先进特性，该系统专为实现精确、快速的电流反馈调节而设计，完全满足磁场定向控制 (FOC) 的典型要求。STEVAL-IPM10F与意法半导体基于STM32的控制板兼容，为电机控制提供了完整的平台。
