产品概述
描述

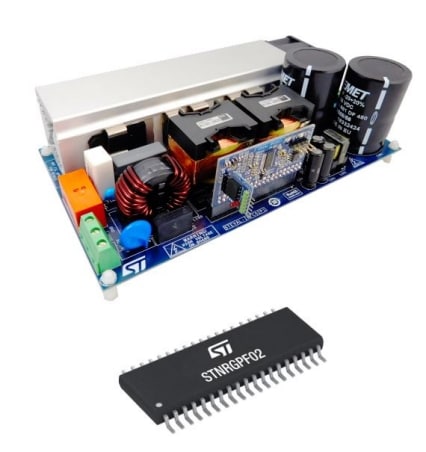

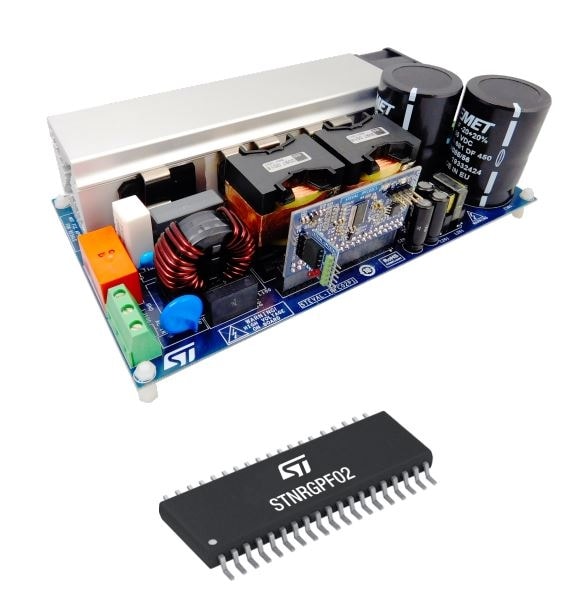

STEVAL-IPFC02V1 2 kW交错PFC参考设计兼具模拟逐周期电流调节的性能和数字控制的灵活性，可以产生功率因数非常高且谐波失真非常低的正弦电源。
数字电源控制基于STNRGPF0数字PFC控制器，该器件以固定频率工作在CCM，并带平均电流模式控制，能够以混合（模拟和数字）信号驱动两个交错PFC通道。
该2 kW交错PFC参考设计包括一块配有双通道交错式CCM升压功率级的电源板、辅助电源、一块内嵌STNRGPF02数字控制器的控制板、以及一块用于对STNRGPF02进行编程的小型适配器板。
您可以使用eDesignSuite软件工具（可从意法半导体网站上获取），根据您对每个交错PFC的设计要求配置STNRGPF02。
-
所有功能
- 输入电压范围：90至265 VAC
- 线路频率范围：47至63 Hz
- 最大输出功率：2 kW/230 V
- 浪涌电流抑制器
- 输出电压：400 V
- 功率因子：20%负载下> 0.98
- 总谐波失真：<5%（20%负载）
- 混合信号平均电流模式控制，CCM固定频率工作
- 开关频率（fsw）：60 kHz
- 逐周期调节（模拟电流环)
- 输入电压和负载前馈
- 切相
- 均流
- 突发模式工作
- 过电压保护
- 过电流保护
- 热保护
- 状态指示LED
- 冷却功能
