基于STNRGPF01数字控制器的3 kW三通道交错式PFC

下载数据摘要

产品概述

描述

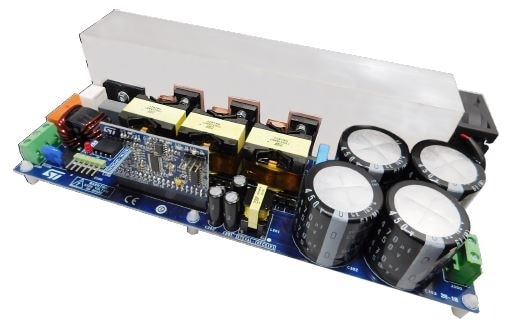

STEVAL-IPFC01V1 3 kW交错式PFC参考设计基于STNRGPF01数字控制器,包含独立的电源板、控制板和编程板。STNRGPF01是由意法半导体开发的可配置数字ASIC,可在工业应用中驱动交错式PFC的多达三个通道。

控制板上的STNRGPF01数字控制器以固定频率在CCM中实现混合信号(模拟/数字)平均电流模式控制。模拟部分可确保实现逐周期电流调节,而数字控制可管理非时间关键型操作。您可以使用意法半导体网站上提供的eDesignSuite软件来配置STNRGPF01,以满足每个交错式PFC的规范要求。

  • 所有功能

    • 输入电压范围:90至265 VAC
    • 线路频率范围:47 Hz到63 Hz
    • 最大输出功率:230 V时为3 kW
    • 输出电压:400 V
    • 功率因子:20%负载下> 0.98
    • 总谐波失真:20%负载下< 5%
    • 混合信号平均电流模式控制,CCM固定频率工作
    • 开关频率:111 kHz
    • 逐周期调节(模拟电流控制回路)
    • 输入电压和负载前馈
    • 切相
    • 突发模式工作
    • 过电压保护
    • 热保护
    • 状态指示LED
    • 浪涌电流限制器功能
    • 冷却功能
