产品概述
描述

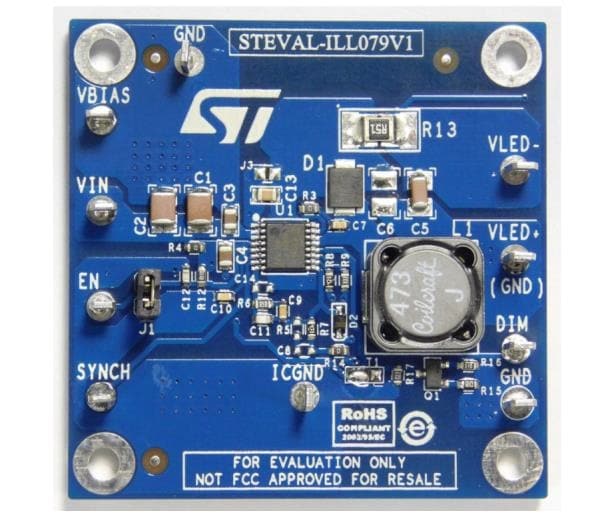

STEVAL-ILL079V1产品评估板基于LED6000单片式电流源，适合大功率LED驱动应用。器件的输入电压范围较宽，因此可以高效地实现逆变降压-升压等其他拓扑结构。八个白色LED（最大电压30 V）可通过0.5 A程控电流供电。数字调光可通过驱动专用的DIM引脚来实现，而必要的电平移位则可通过低成本的外部电路来实现。
LED6000是一款61 V的异步开关稳压器，其中内嵌有功率MOSFET，可根据应用条件提供最高3 A的直流电流。该产品通过250 mV典型RSENSE压降、VBIAS引脚嵌入式切换及轻负载管理（脉冲跳跃）功能，最大限度提高负载范围内的功率转换效率。
电流限制阈值和开关频率支持调节，便于用户对应用进行优化。该器件内置有250 kHz振荡器，可从外部将频率调节至1.5 MHz。器件的开关频率较高且与陶瓷输出电容器相兼容，因此能够最大限度缩减整个应用的占用空间。两个LED6000稳压器可采用180°异相配置同步运行，从而降低总输入RMS电流。
-
所有功能
- 15 V至30 V输入电压
- 反向降压-升压拓扑
- 8个白色LED，0.5 A程控电流
- 500 kHz开关频率
- 数字调光
- 兼容陶瓷输出电容器
- 支持180°异相同步
- 过流自动恢复和热保护
- 通过RoHS认证
所有资源
| 资源标题 | 版本 | 更新时间 |
|---|
MCSDK Board Description (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| ZIP | 1.0 | 22 Mar 2016 | 22 Mar 2016 |
物料清单 (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| 1.0 | 22 Mar 2016 | 22 Mar 2016 |
Schematic Pack (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| 1.0 | 22 Mar 2016 | 22 Mar 2016 |
质量与可靠性
| 产品型号 | Marketing Status | 包 | 等级规格 | 符合RoHS级别 | WEEE Compliant | Longevity Commitment | Longevity Starting Date | 材料声明** |
|---|---|---|---|---|---|---|---|---|
| STEVAL-ILL079V1 | 批量生产 | CARD | 工业 | Ecopack2 | - | - | - | |
