产品概述
描述

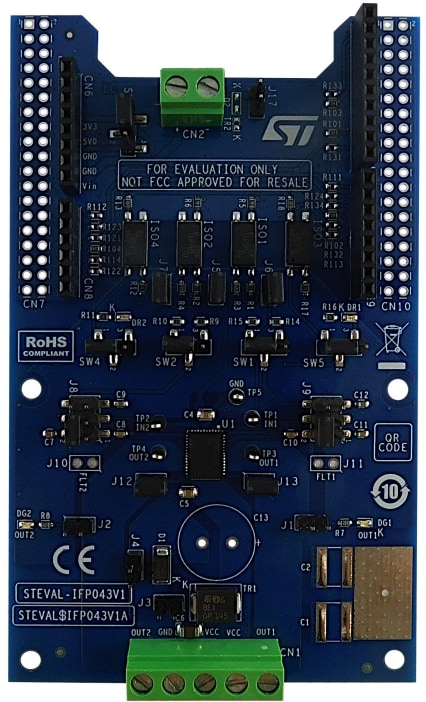

STEVAL-IFP043V1是一款工业数字输出扩展板。可提供强大而灵活的评估环境，适用于评估IPS2050H（双高侧智能电源固态继电器）在连接2.5 A（最大值）工业负载的数字输出模块中的驱动和诊断能力。
STEVAL-IFP043V1可通过由GPIO引脚和Arduino UNO R3（默认配置）和ST morpho（可选，未安装）连接器驱动的5 kV光耦元件与STM32 Nucleo上的微控制器相连接。
该扩展板可以连接到NUCLEO-F401RE或NUCLEO-G431RB开发板。
此外也可以评估由最多四块STEVAL-IFP043V1扩展板堆叠组成的系统。
例如，由四块STEVAL-IFP043V1扩展板组成的系统允许您评估一个8通道数字输出模块（每个模块的最大电流能力为2.5 A）。
-
所有功能
- 基于IPS2050H双高侧开关，其特征如下：
- 工作范围可达60 V/2.5 A
- 低功耗 (RON(MAX) = 50 mΩ)
- 感性负载的快速衰减
- 智能驱动容性负载
- 欠压锁定
- 单通道过载和过温保护
- 采用QFN48L 8x6 mm封装
- 应用板工作范围：8 V至33 V/0 A至2.5 A
- 扩展工作电压范围（J3断开）可达60 V
- 绿色LED指示输出开/关状态
- 红色LED指示每个通道的诊断（过载和过热）
- 5 kV电气隔离
- 电源轨反向极性保护
- 与STM32 Nucleo开发板兼容
- 配有Arduino UNO R3连接器
- 通过CE认证
- 符合RoHS和中国RoHS标准
- 未经FCC批准，不得转售
- 基于IPS2050H双高侧开关，其特征如下：
