产品概述
描述

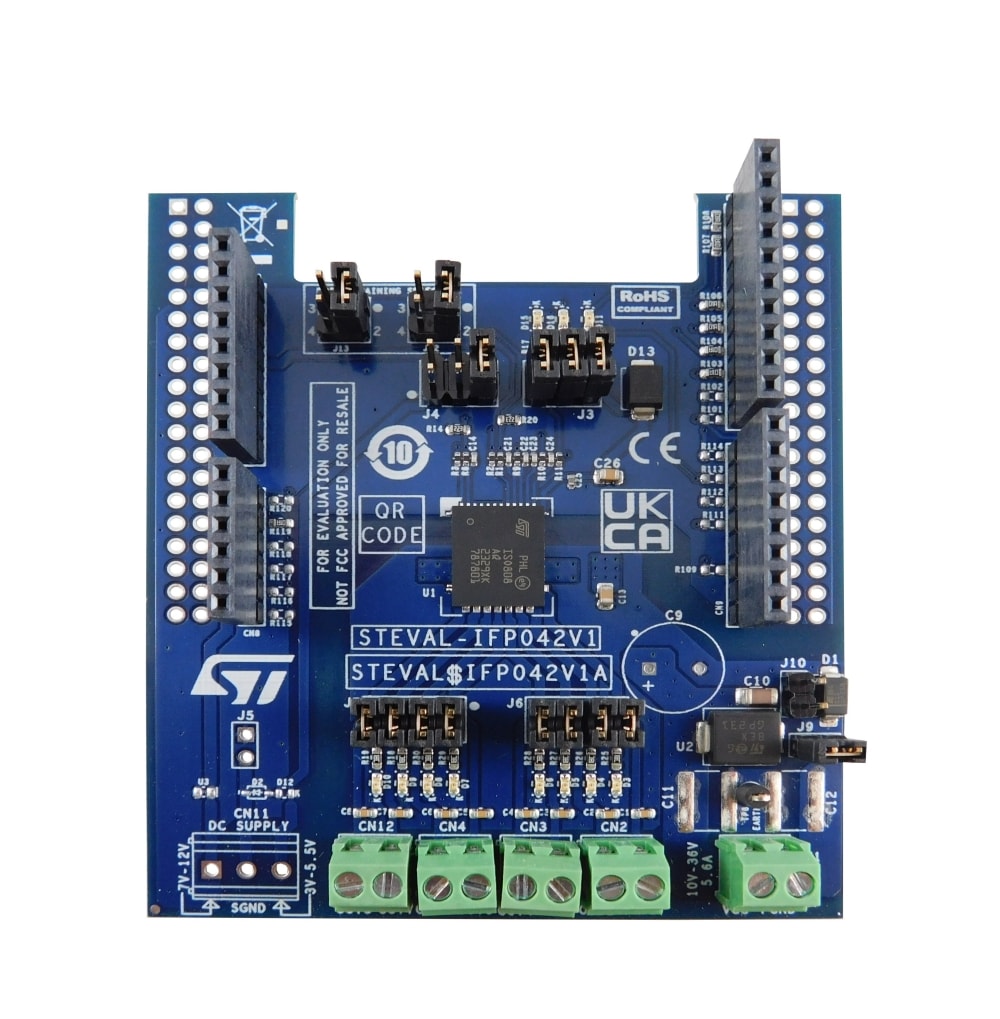

STEVAL-IFP042V1是基于ISO808A并与STM32 Nucleo兼容的工业数字输出扩展板。
它可提供强大而灵活的评估环境，适用于评估ISO808A八路高侧智能电源固态继电器（内置电气隔离和20MHz SPI控制接口）在连接0.7 A工业负载的数字输出模块中的驱动和诊断能力。
STEVAL-IFP042V1直接与由GPIO引脚和Arduino® R3连接器驱动的STM32 Nucleo上的微控制器互连，确保与NUCLEO-F401RE和NUCLEO-G431RB开发板的连接性。
微控制器和处理级之间的电气隔离由ISO808A保证。
此外，还可以评估支持菊花链功能的16通道数字输出系统，该系统通过两块堆叠的STEVAL-IFP042V1扩展板实现。
-
所有功能
- 基于ISO808A八路高边开关，具体特性如下：
- 工作范围：9.2 V至36 V
- 低功耗 (RON(MAX) = 260 mΩ)
- 过程端工作电流：各通道最高可达0.7 A
- 嵌入式2.5k VRMS电气隔离
- PGOOD（VCC电压电平报警信号）
- 支持菊花链功能的20 MHz SPI
- 感性负载的快速衰减
- 欠压锁定
- 过载和过温保护
- 接地失效保护
- 采用TFQFPN32封装
- 应用板过程端工作电压范围：10 V（J10断开）至33 V（J9闭合）
- 过程端扩展工作电压范围：9.2 V（J10闭合）至36 V（J9断开）
- 应用板逻辑端工作电压：3.3 V至5 V
- 绿色LED指示输出开/关状态（J6和J7闭合1-2、3-4、5-6、7-8）
- 红色LED指示常见的过热和通信错误诊断（J3闭合1-2）
- 红色LED指示PGOOD信号（J3闭合3-4）
- 黄色LED指示输出使能状态信号（J3闭合5-6）
- 过程和逻辑电源轨反向极性保护
- 与STM32 Nucleo开发板兼容
- 配有Arduino® UNO R3连接器
- 符合RoHS和中国RoHS标准
- 通过CE认证
- 基于ISO808A八路高边开关，具体特性如下：
