产品概述
描述

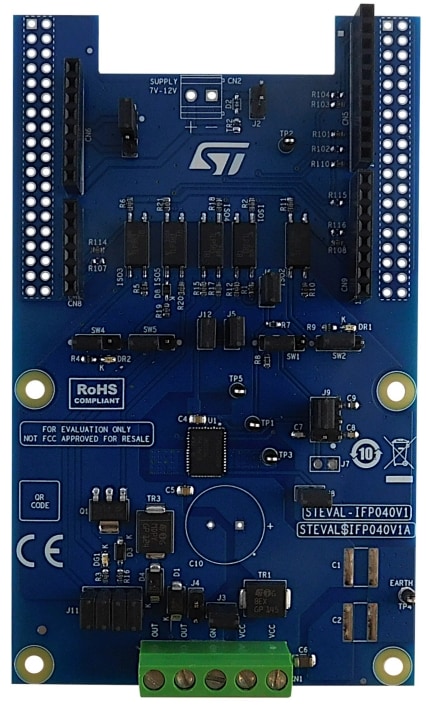

STEVAL-IFP040V1是一款工业数字输出扩展板。其环境既强大而灵活，用于评估连接到2.5 A工业负载的数字输出模块中的IPS1025HF（单通道高侧智能功率固态继电器）的驱动和诊断能力。
STEVAL-IFP040V1可通过由GPIO引脚和Arduino® UNO R3连接器驱动的5 kV光耦元件与STM32 Nucleo上的微控制器相连接。
该扩展板可以连接到NUCLEO-F401RE或NUCLEO-G431RB开发板，
并评估由堆叠在STEVAL-IFP040V1扩展板上的STEVAL-IFP045V1组成的系统。
通过主供电源轨为STEVAL-IFP045V1供电，再通过STEVAL-IFP045V1的输出为STEVAL-IFP045V1供电，安全系统即可实现单通道数字输出典型架构。两个扩展板的处理级可以实现级联。连接到STEVAL-IFP040V1输出的负载只有在两个级联系统正常工作时才供电。
-
所有功能
- 基于IPS1025HF单路高侧开关，其特征如下：
- 工作范围可达60 V
- 低功率耗散（RON(MAX) = 25 mΩ）
- 启动时的传播延迟 < 60 µs
- 感性负载的快速衰减
- 智能驱动容性负载
- 欠压锁定
- 过载和过温保护
- QFN48L 8x6 mm 封装
- 应用板工作范围：8-33 V/0-2.5 A
- 扩展工作电压范围（J3断开）可达60 V
- 绿色LED用于表示输出开/关状态（J11闭合3-4和SW5 闭合1-2）
- 红色LED用于过载和过热诊断（SW2和SW4闭合2-3）
- 输出电压开/关状态反馈（J11闭合1-2）
- 输出电压快速放电控制信号（J11闭合5-6，J12闭合）
- 外部快速放电电路，用于较大感应负载（J11闭合7-8）
- 5 kV电流隔离
- 电源轨反向极性保护
- 与STM32 Nucleo开发板兼容
- 配有Arduino® UNO R3连接器
- CE认证
- 符合RoHS和中国版RoHS标准
- 未经FCC批准，不得转售
- 基于IPS1025HF单路高侧开关，其特征如下：
