STEVAL-IDP004V1

描述

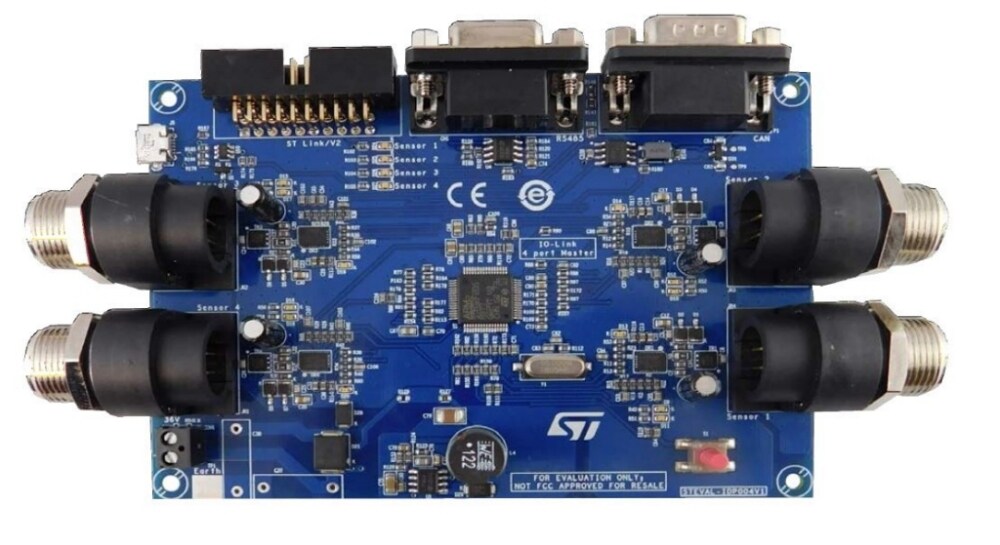

搭载STM32微控制器的STEVAL-IDP004V1评估板具有四个独立的L6360 IC。

与IC之间的通信需在主模式下通过I²C来实现，并由STM32F205RB MCU进行管理；每个L6360都有专门的地址，并可与其他器件共享总线。

我们开发STEVAL-IDP004V1的初衷是要打造一个基于串行异步通信的多端口主机，以实现支持IO-Link协议的目的。（按照相关标准要求）每个节点都配备了一个工业M12连接器，可通过一根20米长的电缆与单个从节点进行连接；采用标准3芯线缆：一芯是IO-Link总线、一芯是L+（正电源电压极），一芯是L-（负电源电压极）。

除了IO-Link连接，该开发板还包含了RS-485总线、CAN总线和USB硬件接口。

产品的布局设计符合工业领域标准IEC61000-4-2/4/5中的相关要求。
