基于L6362A的IO-Link工业模块化传感器板

下载数据摘要 Order Direct

产品概述

描述

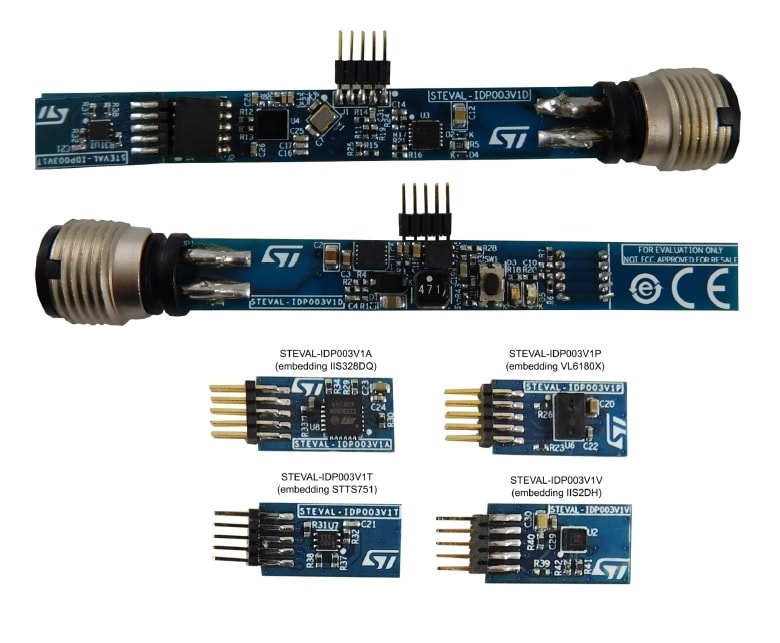

STEVAL-IDP003V1套件包括基于L6362A IO-Link设备收发器的STEVAL-IDP003V1D评估板、用于数据处理的STM32L071CZ微控制器、以及以下传感器子板:STEVAL-IDP003V1T上的温度传感器STTS751、STEVAL-IDP003V1TV上的MEMS传感器IIS2DH、STEVAL-IDP003V1A上的MEMS传感器IIS328DQ、以及STEVAL-IDP003V1P上的接近传感器VL6180X。

评估板配备工业M12连接器(标准要求),用于使用一根20米电缆连接单个主IC。采用普通的3极电线:一根用于IO-Link数据,一根用于L+线(正电源电压极),另一根用于L-线(负电源电压级)。

布局设计符合工业部门IEC61000-4-2/4和EN60947的要求。

  • 所有功能

    • 主电源电压:最高32 V
    • STM32L071CZ微控制器
    • IO-Link PHY(使用L6362A器件)用于与主机单元进行数据通信
    • 板载DC-DC转换器和线性稳压器
    • L6362A IC集成了反向极性保护
    • 多传感器连接
    • 400 kHz I²C通信
    • PCB经过设计,可以接受真实的工业传感器(8 mm x 70 mm,厚度0.8 mm)
    • 设计符合IEC行业标准要求
    • 通过RoHS认证

您可能还会喜欢...

质量与可靠性

产品型号 Marketing Status 等级规格 符合RoHS级别 WEEE Compliant 材料声明**
STEVAL-IDP003V1
批量生产
CARD 工业 Ecopack2 -

STEVAL-IDP003V1

Package:

CARD

Material Declaration**:

Marketing Status

批量生产

Package

CARD

Grade

Industrial

RoHS Compliance Grade

Ecopack2

(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此,它们可能不是100%适用于特定的设备。有关特定设备的信息,请联系 销售支持
