产品概述
描述

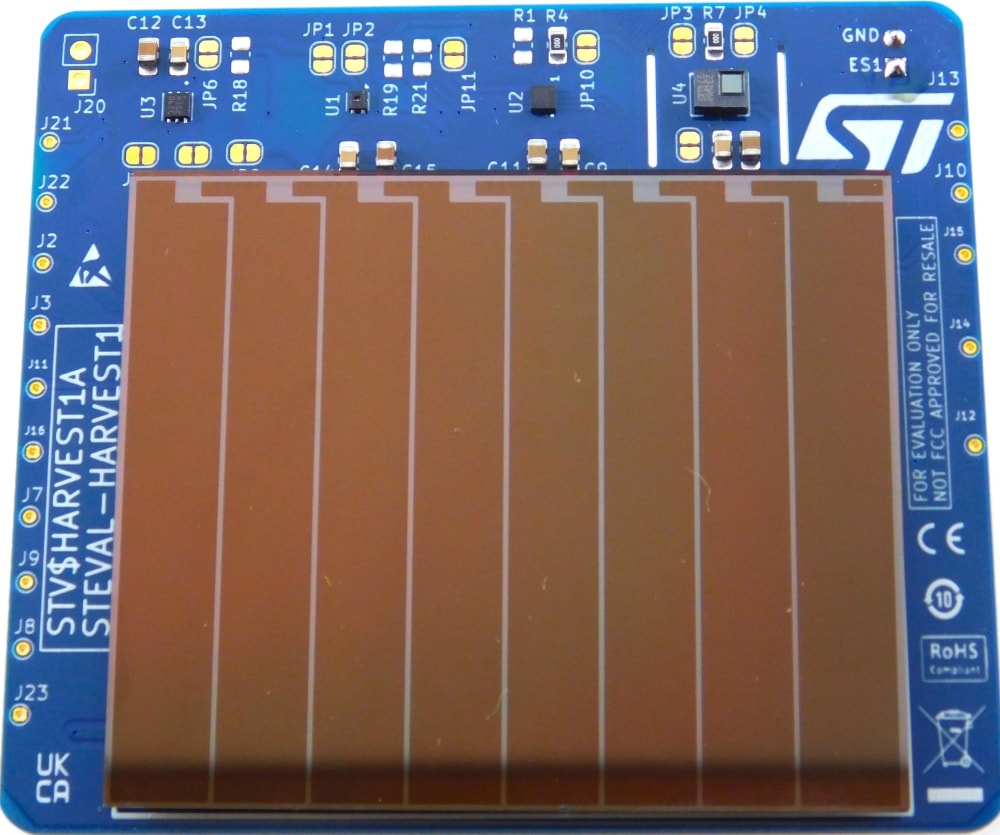

STEVAL-HARVEST1能量采集扩展板是专为NUCLEO-WL55JC1开发板设计的屏蔽板，基于STM32WL实现LoRa连接，能够通过STTS22H传感器测量温度，通过LIS2DU12传感器测量加速度，通过SHT40传感器（来自Sensirion）测量温度和相对湿度。此外，该扩展板还能通过STHS34PF80传感器检测静止和移动的人体存在。扩展板通过板载太阳能电池板采集能源，实现自供电。储能电容可存储从太阳能电池板采集的能量。
STEVAL-HARVEST1扩展板兼容ST morpho引脚布局，可以轻松插接到STM32 NUCLEO-WL55开发板上。
在该应用中，STM32WL55微控制器负责读取传感器数据并存储到内部存储器。该控制器通过将能量缓冲存储于板底部的专用陶瓷电容来管理能量，利用室内外环境中的太阳能供电，无需外部PMIC。同时，该控制器还负责处理射频连接，特别是使用LoRaWAN协议。
扩展板包含用于存储能量的陶瓷电容，供日间运行应用程序（传感器读取和LoRaWAN消息传输）使用，以及一个超级电容 (SuperCAP) 用于存储夜间使用的能量。
-
所有功能
- 基于太阳能电池板和传感器的能量采集板
- 板上安装STTS22H、LIS2DU12、STHS34PF80和SHT40传感器：
- STTS22H传感器用于测量温度，精度±0.5 °C
- LIS2DU12传感器用于测量加速度，支持±2 g/±4 g/±8 g/±16 g多量程可选
- STHS34PF80传感器用于物体存在和运动状态检测
- 来自Sensirion的SHT40传感器用于测量相对湿度和温度
- 扩展板连接NUCLEO-WL55JC1后，仅依靠板载太阳能电池板采集的能量即可发送LoRa数据包。这是一个完全无电池的解决方案
- 除运行用户应用程序外，STM32WL还通过太阳能充电的陶瓷电容管理能量，无需外部PMIC，同时处理无线连接。
- 数据包包含来自STEVAL-HARVEST1板上传感器（STTS22H、LIS2DU12、STHS34PF80、SHT40）的数据。
- 兼容STM32 NUCLEO-WL55开发板
- 配有ST morpho连接器
- 通过RoHS 认证
