描述

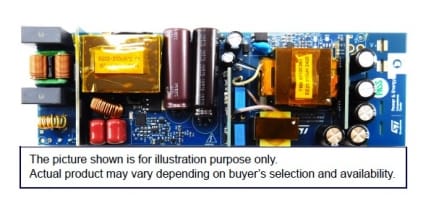

STEVAL-GAN200CB参考设计基于STDES-200GANADP。它是一款19 V-200 W的转换器，专为一体机系统、游戏应用、LED电视的SMPS以及照明应用的典型AC-DC适配器规格量身定制。该设计具备宽输入主电压范围、轻负载时的极低功耗以及优异的平均效率。
其架构采用两级设计：前端为过渡模式PFC预稳压器，后端为LLC谐振半桥转换器。PFC和LLC控制器集成在STCMB1组合IC中，
而SRK2001A控制器用于实现同步整流功能。
PFC模块采用专有的恒定导通时间控制方法，无需正弦输入参考，从而降低系统成本并减少外部元件数量。
LLC部分基于专有的时移控制方法，优化了动态性能和输入纹波抑制，使输出电压更为纯净。
通过STPOWERGAN和MasterGaN的应用，开关损耗和传导损耗显著降低，同时消除了反向恢复损耗，实现了更高的效率。
高集成度的MASTERGAN1 IC不仅提升了应用的稳健性，还简化了布局设计，使用户无需担心GaN驱动的复杂性即可享受GaN技术带来的优势。
-
所有功能
- 输入电压范围：90至264 VAC通用交流电，频率为47 Hz至63 Hz
- 输出电压：19 VDC（连续工作电流为10.5 A时）
- 最大输出功率：200 W
- 效率标准：符合CoC Tier 2和DoE Level 6效率要求
- 满载效率：115 VAC时> 94%，230 VAC时> 95%
- 250 mW时效率> 50%，符合EuP Lot 6 Tier 2关于家用及办公设备的标准
- 无负载电源功耗：230 VAC时118 mW，低于European CoC ver.5 Tier 2外部电源限制
质量与可靠性
| 产品型号 | Marketing Status | 包 | 等级规格 | 符合RoHS级别 | WEEE Compliant | 材料声明** |
|---|---|---|---|---|---|---|
| STEVAL-GAN200CB | 批量生产 | CARD | 工业 | Ecopack2 | Yes | |
STEVAL-GAN200CB
Package:
CARDMaterial Declaration**:
(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此，它们可能不是100%适用于特定的设备。有关特定设备的信息，请联系 销售支持。
