STEVAL-DPSG474Q

描述

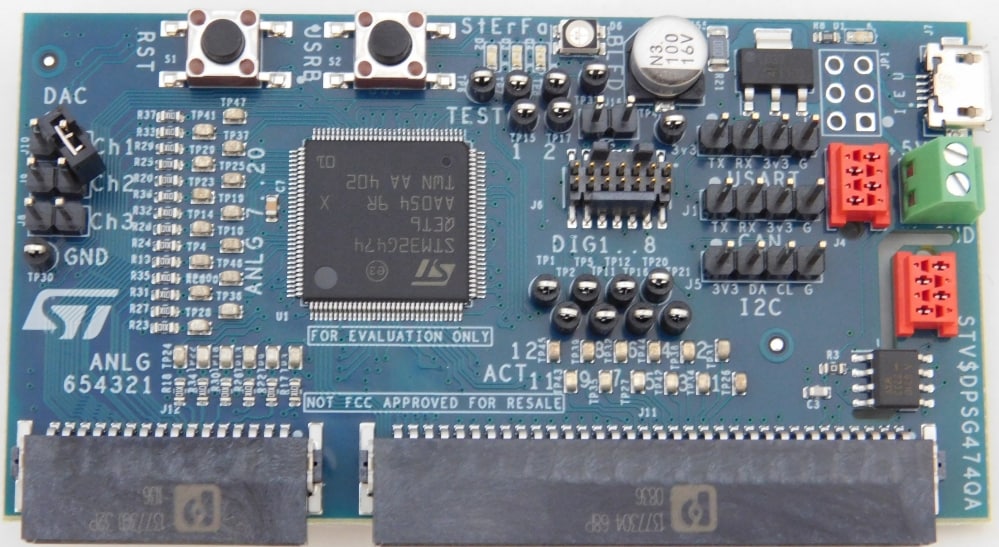

STEVAL-DPSG474Q是一款专为数字电源应用设计的控制板。

可用于控制高引脚数转换器（PFC、DC-DC、DCAC）的功率级，或双级转换 (PFC+DCDC)。

STEVAL-DPSG474Q内含一个平台，基于STM32G4系列的STM32G474QE微控制器构建而成。

STM32G474QE微控制器包括工作频率高达170 MHz的高性能Arm® Cortex®-M4 32位RISC内核，以及浮点运算单元 (FPU)、全套DSP（数字信号处理）指令和高速嵌入式存储器（512 KB Flash存储器和128 KB SRAM）。

该器件内嵌的外设允许数学/算术函数加速（CORDIC用于三角函数，FMAC单元用于滤波函数）。

该MCU提供：5个快速12位ADC (5 Msps)、7个超快比较器、6个运算放大器、7个DAC通道（3个外部，4个内部）、1个低功耗RTC、32位定时器、3个专用于电机控制的定时器、7个通用16位定时器、1个16位低功耗定时器，以及高分辨率定时器 (HRTIM) - 具有184 ps分辨率，专门用于驱动功率转换系统。

主连接器由两部分组成，分别为32引脚的模拟接口和68引脚的数字接口。该方案提供数字电源应用所需的所有PWM控制信号、传感网络，以及保护功能。

基于全引脚配置的STM32G474QE解决方案，配合先进的嵌入式硬件加速器和强大的Arm®内核，能够高效处理多级和多阶架构等复杂数字电源转换器。多个连接器进一步增强了平台的I/O通信、遥测、调试以及控制与保护功能。

完全集成STM32Cube环境和数字电源意法半导体固件包，支持实施和部署具有专用架构和控制功能的数字电源转换器，以评估多种一站式控制方案。内置的LED指示灯和模拟/数字测试点等附加调试功能，显著提升用户设计能力。
