产品概述
描述
STEVAL-CTM015V1评估套件能够面向基于灵活的非对称半桥转换器拓扑的三相开关磁阻电机 (SRM) 驱动器提供完整的解决方案。

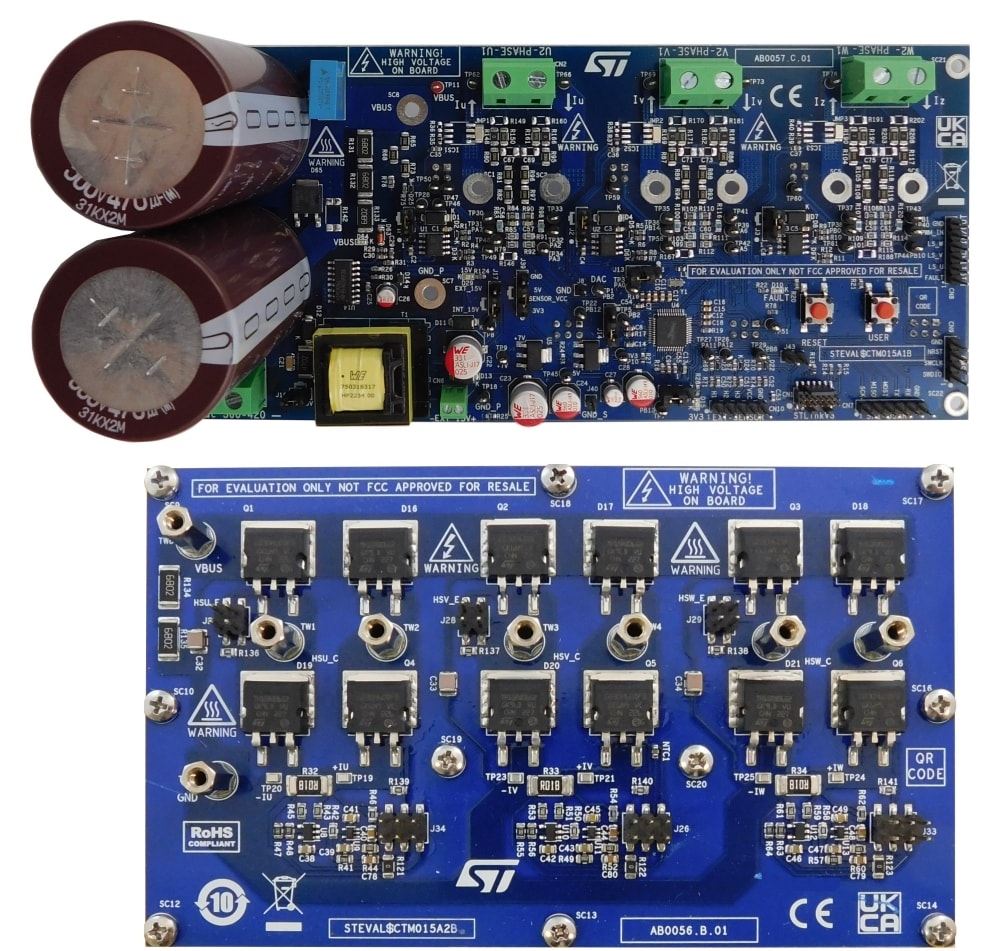

该套件由STEVAL-CTM015A1驱动板、STEVAL-CTM015A2电源板和已完成组装的1 K/W散热器组成。
该驱动板采用了基于VIPER26L、LD1117S50、LD1117S33C、STM32F303CBT6 MCU的DC-DC电源，以及适用于N沟道功率MOSFET或IGBT的L6395D高压、单芯片高/低侧栅极驱动器。
电源板配备了绝缘金属基板 (IMS)、用于热保护的NTC、每个IGBT的去耦栅极电阻、用于过流保护的LMV331I比较器、STGB30H60DFB沟槽栅场截止IGBT以及STTH15RQ06 Turbo 2超快软恢复二极管。
默认情况下，STEVAL-CTM015V1会配备基于TSV991IL的三分流电阻电流检测网络，且可以搭载三个绝缘电流传感器 (ICS)。
现已推出基于STM32F303CBT6微控制器的软斩波速度控制固件。
-
所有功能
- 驱动板 (STEVAL-CTM015A1)
- 基于三个L6395D高压单芯片高/低侧栅极驱动器，支持高侧和低侧的独立控制
- STM32F303CBT6微控制器
- 支持正交增量编码器和霍尔效应转子位置传感器
- 基于VIPER26LD、LD1117S50TR和LD1117S33CTR的DC-DC电源
- 支持搭载三个绝缘电流传感器 (ICS) 以读取相电流数值
- 电源板 (STEVAL-CTM015A2)
- 绝缘金属基板 (IMS)
- 可在D2PAK-2封装中搭载六个STGB30H60DFB IGBT和六个STTH15RQ06二极管
- 去耦栅极电阻
- 用于过热保护的NTC感应网络
- 用于过流保护的LMV331ICT比较器
- 三分流电阻检测网络和用于读取三相电流数值的TSV991IL运算放大器
- 散热器具有1 K/W的热阻，可有效散除热量
- 驱动板 (STEVAL-CTM015A1)
