产品概述
描述

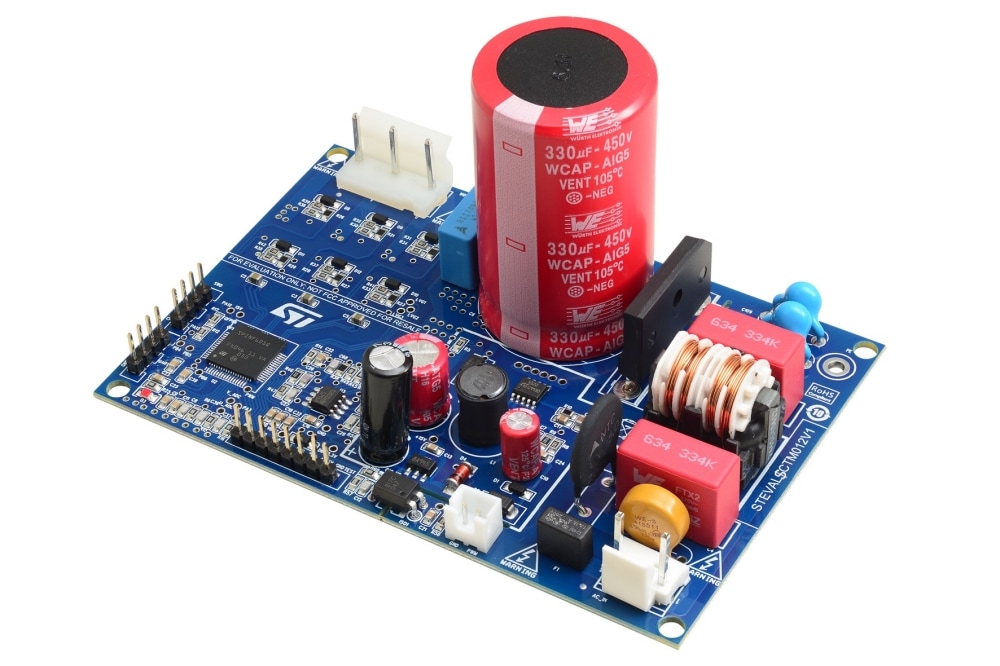

STEVAL-CTM012V1评估板是基于STSPIN32F0601Q控制器的三相逆变器，该控制器嵌入了一个三相600 V门驱动器和一个Arm® Cortex®-M0 STM32 MCU。
功率级采用STD8N60DM2 MOSFET。
该电路板支持单分流和2+1分流传感拓扑。您可以通过适当填充一组跳线来设置分流拓扑。
此外，还能实现无传感器磁场定向控制（FOC）。永磁同步电机（PMSM）和无刷直流电机（BLDC）可借此覆盖更广泛的应用，如：冰箱压缩机、泵、风扇和工业设备。
STEVAL-CTM012V1评估板兼容多种输入电压。该评估板包含一个采用降压配置的VIPER122电源级，可产生应用所需的+15 V和+3.3 V电源电压。
配套固件为X-CUBE-MCSDK，可在www.st.com上下载，与压缩机电机的STSW-CTM011固件示例配合使用。
您可以通过STM32CubeIDE和B-STLINK-ISOL+STLINK-V3SET对固件进行编译、调试和配置。
我们还提供SWD和UART TX-RX连接器。
-
所有功能
- 由即用型硬件和固件构成的完整系统解决方案
- 适用于由电源供电的各种应用，额定功率高达250 W：
- 冰箱压缩机
- 泵和风扇
- 工业设备
- 市场上出众的高效率值：
- 3000 rpm时逆变器效率97.0%
- 基于STSPIN32F0601Q智能三相电机控制器，内嵌STM32
- 基于VIPER122的电源，采用降压配置，可产生板载直流电压
- 基于STD8N60DM2 MOSFET额定600 V、5 A的逆变器功率级
- 配备经过验证的无传感器磁场定向控制 (FOC) 固件，采用单分流或2+1分流拓扑
- 紧凑型解决方案，仅7.5 x 11.2 cm
- 通过RoHS认证
