产品概要
描述

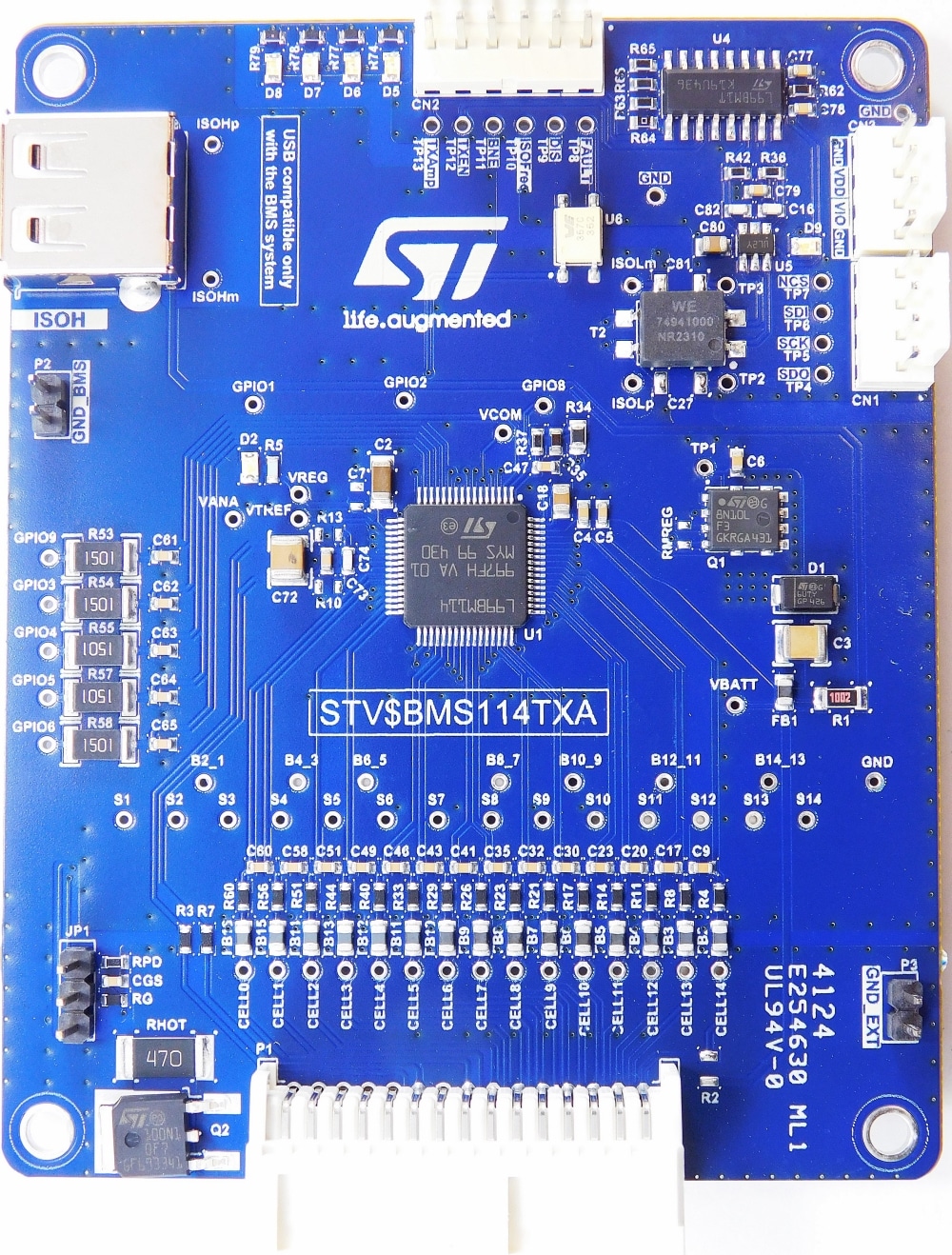

STEVAL-BMS114TX是一款电池管理系统 (BMS) 评估板，可以管理4到14个锂电池。
该评估板的主要优势在于通过嵌入式收发器确保与外部MCU的隔离连接。
该评估板基于面向高可靠性应用的L99BM114锂离子电池监控和保护芯片以及L99BM1T通用SPI转隔离SPI双向收发器。
L99BM114的主要功能是通过堆叠电压测量、电池电压测量、温度测量和库仑计数来监控电池和电池节点的状态。
测量和诊断任务可以按需执行或定期执行，周期间隔可编程。
测量数据可供外部微控制器执行电荷平衡，并计算电池的充电状态 (SOC) 和健康状态 (SOH)。
L99BM1T通用SPI转隔离SPI双向收发器可在传统的4线SPI接口与2线隔离接口之间传输通信数据（支持双向转换）。在我们的评估板中，收发器被配置为从设备。
STEVAL-BMS114TX提供了精细的监控网络，用于检测每个电池单元的电压。它可以检测整个电池组的电流。
通过L99BM114的内部MOSFET或通过外部MOSFET，可以实现电池被动均衡。既可以通过控制器手动控制均衡驱动器，也可以设置固定时长执行均衡任务。在第二种情况下，即使IC进入一种称为安静均衡的低功耗模式，均衡任务也可以继续运行，以避免从电池组中吸收不必要的电流。均衡功能对于维持电池电量、延长电池寿命来说至关重要。
-
性能一览
- 搭载L99BM114多节电池监控和均衡IC
- 集成L99BM1T通用SPI转隔离SPI双向收发器
- 监控每个电池单元和整个电池节点的电压
- 整个电池节点的电流检测
- 5个GPIO用于连接NTC温度传感器
- CN1连接器通过SPI与MCU板建立通信
- CN2连接器直接与MCU板连接，用于控制和诊断功能
- 被动均衡
- 尺寸紧凑：100 mm x 76 mm
