产品概要
描述

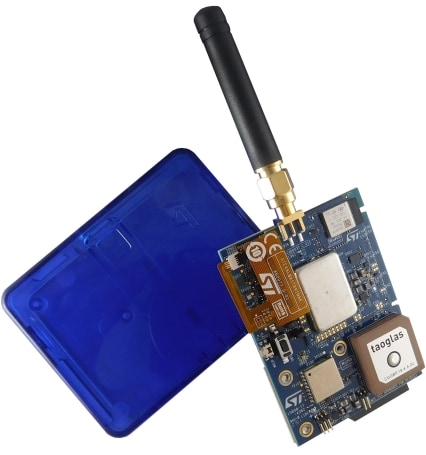

ASTRA平台（STEVAL-ASTRA1B）是一款开发套件和参考设计，可简化如牲畜监测、车队管理和物流等高级资产追踪应用的原型设计、检测和评估。
它配有全套软件、固件库、工具、电池和塑料外壳。由于它采用模块化优化设计，简化了追踪和监测创新解决方案的开发。
STEVAL-ASTRA1B围绕STM32WB5MMG模块和STM32WL55JC SoC构建，可实现长短距离连接（BLE、LoRa和2.4GHz和sub 1GHz专有协议）。除此之外，还提供ST25DV64K用于NFC连接。板载STSAFE-A110增强了安全特性。
该套件嵌入了一整套环境和运动传感器（LIS2DTW12、LSM6DSO32X、 HTS221、STTS22H、LPS22HH）。此外，Teseo-LIV3F GNSS模块提供户外定位。
电源管理围绕ST1PS02和STBC03构建，经优化可延长电池寿命。
-
性能一览
- 超低功耗和多连接资产追踪平台
- 两个无线SoC：
STM32WB5MMG 2.4GHz无线双核SoC模块作为主应用处理器，支持蓝牙 STM32WL55JC sub 1-GHz无线双核SoC，支持多重调制（LoRa和GFSK） - ST25DV64K，用于NFC连接
- Teseo-LIV3F GNSS模块，同步支持多卫星系统
- 环境和运动传感器：STTS22H、LPS22HH、HTS221、LIS2DTW12和LSM6DSO32X
- STSAFE-A110安全元件
- 电池供电解决方案，采用智能电源管理架构（ST1PS02、STBC03和TCPP01-M12）
- FP-ATR-ASTRA1 STM32Cube功能包
- 支持概念生态系统端到端验证的移动应用和云仪表板：
DSH-ASSETRACKING网络云仪表板 STAssetTracking移动应用可从Google Play和App Store下载 - 480 mAh锂聚合物电池
- 塑料盒
- SMA天线
- NFC天线
- 工作条件：+5°C至35°C
