产品概述
描述

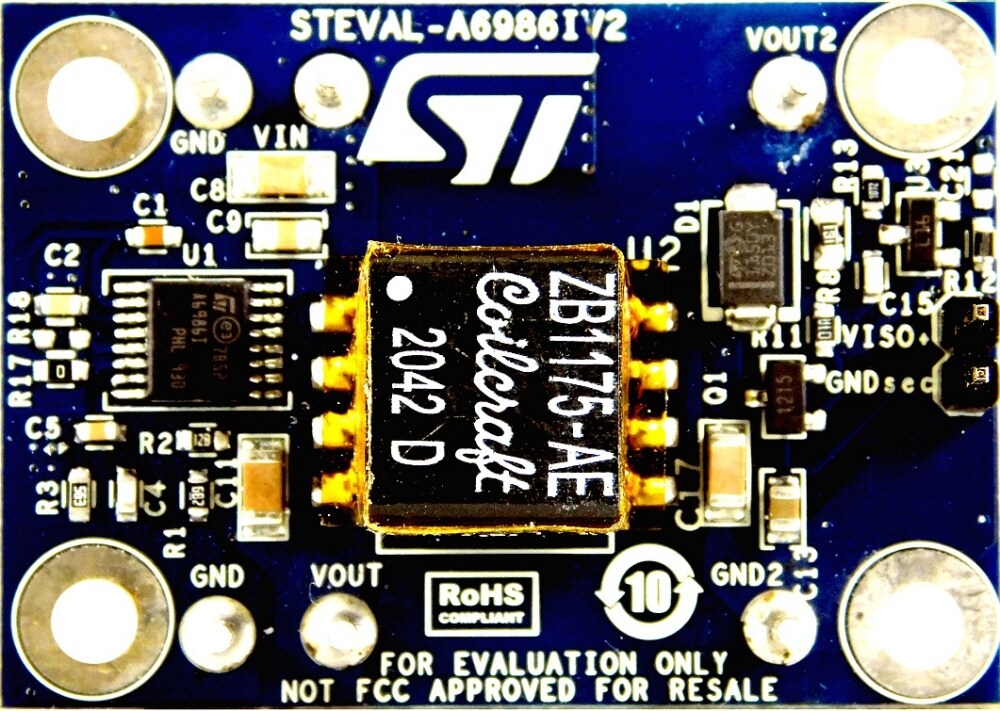

STEVAL-A6986IV2评估板基于专为隔离应用设计的意法半导体A6986I汽车级38 V、5 W同步iso-buck转换器。
可精确调节初级输出电压，隔离的次级输出则由变压器产生。无需光耦合器。
初级受电能力（典型值1.9 A）既可为次级侧提供充分的能量传输，又能实现次级输出的可跟踪软启动。
控制回路基于峰值电流模式架构，器件在强制PWM模式下工作。
300 ns的消隐时间能够有效滤除由变压器漏感引起的振荡，使解决方案更加稳定可靠。
两个功率元件上的逐脉冲电流检测实现了有效的初级侧恒流保护。由于初级反向电流限制，次级输出受到保护以防止出现短路。通过使用功率晶体管和分流电压基准 (TL431)，可在电流过载条件下稳定次级电压。
该评估板可生成隔离电压（约5 V，可轻松调节），特别适合需要单一隔离电源的应用。
-
所有功能
- 通过AEC-Q100认证
- 工作温度范围：-40 °C至135 °C (Tj)
- 专为iso-buck拓扑而设计
- 4至38 V工作输入电压
- 初级输出电压调节
- 无需光耦合器
- 1.9 A（典型值）受电峰值初级电流能力
- 峰值电流模式架构，器件在强制PWM模式下工作
- 300 ns消隐时间
- 8 µA IQ-SHTDWN
- 可调节fSW和同步
- 嵌入式初级输出电压监测
- 软启动时间可调
- 内部初级电流限制
- 过电压保护
- RDS(on) HS = 180 mΩ，RDS(on) LS = 150 mΩ
- 过热保护
