STEVAL-A6983IV1

描述

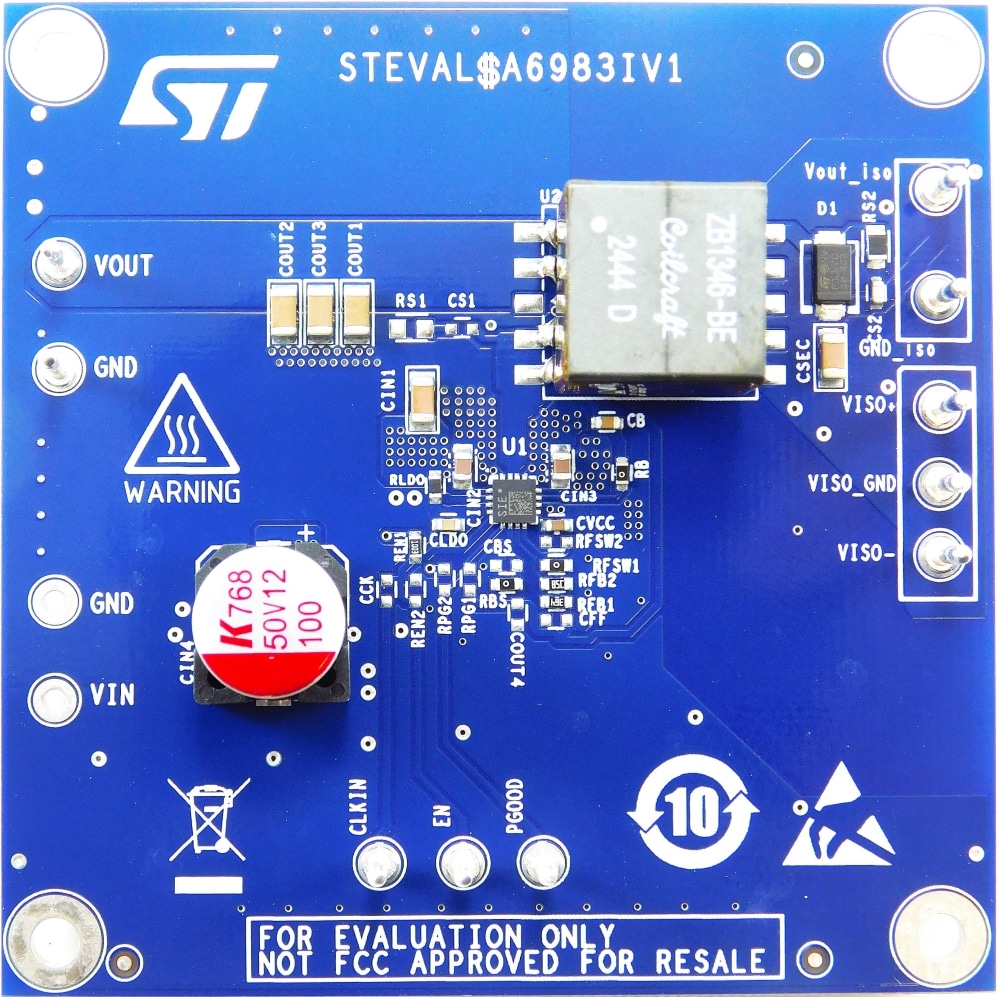

STEVAL-A6983IV1评估板基于A6983I（38 V、10 W同步iso-buck转换器），专为隔离应用而设计。

能够精确调节初级输出电压，而隔离的次级输出电压则通过给定的变压比生成。无需光耦合器。

初级受电能力可达-4.5 A（即使在软启动期间），允许适当的能量转移到次级侧，并实现可跟踪的次级输出软启动。

控制回路基于峰值电流模式架构，器件在强制PWM模式下工作。

390 ns的消隐时间能够有效滤除由变压器漏感引起的振荡，使解决方案更加稳定可靠。

A6983I采用紧凑型QFN-16 3 x 3 mm封装，带内部补偿功能，从而使设计复杂性和尺寸降至最低。

开关频率可在200 kHz至1 MHz范围内设置，同时能够以可选展频来改善EMC。

EN引脚提供使能/禁止功能。禁止之后，典型的关断电流是2 µA。当EN引脚上拉时，器件启用并会执行时长为1.3 ms的内部软启动。

A6983I采用“电源正常”的开路集电极，以监测FB电压。两个功率元件上的逐脉冲电流检测能够实现有效的恒定电流保护和热关断，从而防止出现热耗散。

由于初级反向电流限制，次级输出受到保护以防止出现短路。
