产品概要
Key Benefits
描述

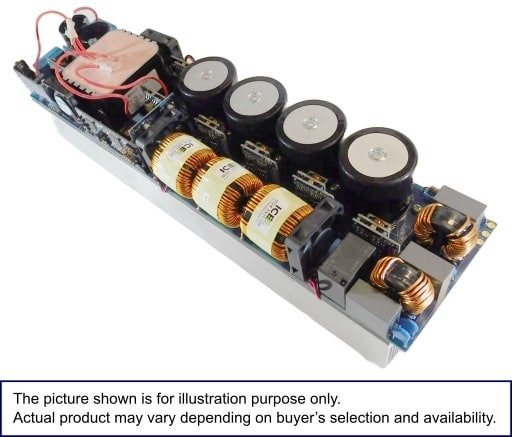

STEVAL-7BIDIRCB是一款适用于7 kW双向充电器的解决方案，由两级组成：
1) 双向三通道交错图腾柱PFC，在连续导通模式 (CCM) 下以固定频率工作。三通道交错PFC架构保证在宽负载范围内实现最高效率。
2) 具有同步整流功能的双向谐振全桥CLLC。CLLC使用频率调制来调节输出。
这两级由两个安装在单个控制卡上的STM32G474RET6微控制器进行数字控制。
功率级完全由意法半导体的碳化硅功率MOSFET组成，并由具有电气隔离的STGAP碳化硅专用栅极驱动器驱动。得益于模块化系统架构结合HU3PAK封装，实现了4 kW/l的功率密度。
PFC在65 kHz的开关频率下工作，CLLC在130 kHz到350 kHz的可变频率下工作。
凭借第3代碳化硅的优异开关性能及其Rds(on) 温度稳定性，它在充电模式下可达到97.1%的峰值效率。
该解决方案提供MPPT级接口，也适用于实施太阳能ESS解决方案。
-
性能一览
- 开放框架功率密度：4 kW/l (66 W/inch3)
- 冷却：自然空气对流
