产品概述
主要优势
描述

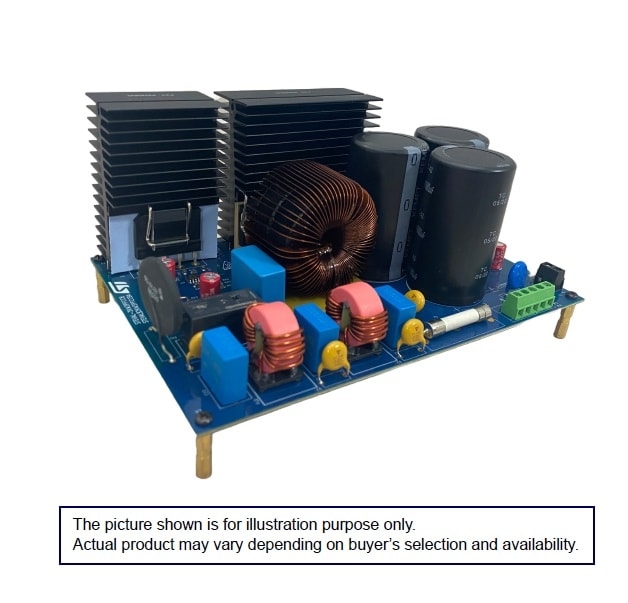

STEVAL-3KW3PFCCB开发板是3.3 kW PFC升压模块的具体应用形式，它是任何市电供电电源转换系统的主要前端构建模块。
它可用于电动汽车充电器、电信电源、空调或一般的大功率SMPS应用。
其外形紧凑：125 x 180 x 60 mm³，可在欧盟电压范围内通过强制对流冷却提供全功率。
它也可以在通用电压范围内运行，但输出功率必须相应降低，以限制电源电流和散热器温升。
电气规格的制定充分考虑了标准应用的需求。
工程师可使用此开发板评估多种功率输出选项。
通过更换合适类型的功率MOSFET并优化栅极驱动电阻，可使用该开发板评估从低于1000 W到约3300 W的功率范围。
经测试的STW57N65M5和STW69N65M5非常适用于3000至3300 W功率级别，无需对开发板进行其他改动即可确保性能一致。
-
所有功能
- 通用输入电压范围：90至265 VAC，45至65 Hz
- 标称输出电压：415 VDC
- 额定输出功率：可达3300 W
- 总谐波失真 (THD)：满载时< 6%，降至20%负载时< 10%
- 开关频率：65 kHz
- 效率峰值：97.8%
- 符合IEC61000标准的谐波与合规性
特别推荐
质量与可靠性
| 产品型号 | Marketing Status | 包 | 等级规格 | 符合RoHS级别 | WEEE Compliant | Longevity Commitment | Longevity Starting Date | 材料声明** |
|---|---|---|---|---|---|---|---|---|
| STEVAL-3KW3PFCCB | 批量生产 | CARD | 工业 | Ecopack2 | Yes | - | - | |
STEVAL-3KW3PFCCB
Package:
CARDMaterial Declaration**:
(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此，它们可能不是100%适用于特定的设备。有关特定设备的信息，请联系 销售支持。
