STEVAL-2STPD01

批量生产
Design Win

USB Type-C Power Delivery双端口适配器基于STPD01可编程降压转换器

下载数据摘要

产品概述

描述

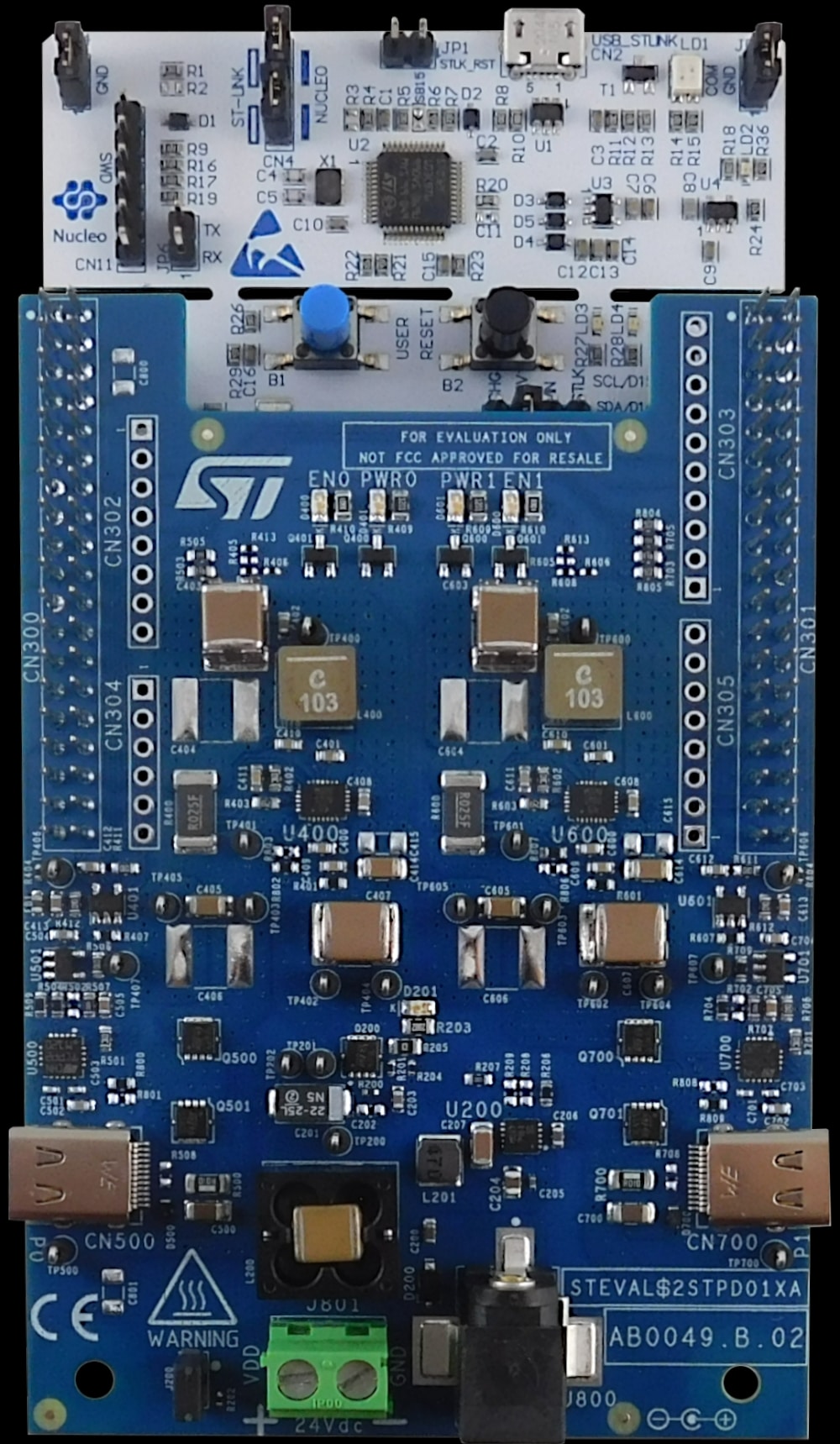

STEVAL-2STPD01评估套件由一个扩展板(包含两个Type-C端口并集成两个STPD01PUR可编程降压转换器,用于USB电源传输)和NUCLEO-G071RB STM32 Nucleo-64开发板组成。

该套件采用了通过I²C接口进行控制的STPD01PUR可编程降压调节器和STM32G071RBT6微控制器中内置的UCPD外设(由专用的固件堆栈支持),可实现USB Type-C和PD双端口电源适配器(具有功率共享能力)。

一旦输入功率比固定,该套件能够平衡两个端口的功率,支持连接到每个端口的USB PD设备发送的请求。

该解决方案利用STPD01PUR特性,输出多个电压等级,根据直流输入功率最高可管理120W(每个端口60W)。

专门开发的扩展板可以堆叠在NUCLEO-G071RB开发板上,使用其微控制器性能同时管理两个UCPD外设。它还内嵌TCPP02-M18 USB Type-C端口保护(面向供电应用)和L7983PU50R同步降压开关稳压器。

为了充分展示解决方案的USB Type-C和Power Delivery功能,我们为NUCLEO-G071RB STM32 Nucleo开发板设计了STSW-2STP01软件包(包含演示应用示例)。

该解决方案符合USB Type-C 2.1和PD 3.1规范。

  • 所有功能

    • 两个USB Type-C和Power Delivery供电端口
    • 额定输出功率可达120W(每个端口60W),通过功率共享算法进行管理
    • 每个端口最多4个输出PDO(5V@3A、 9V@3A、1V@3A、20V@3A)
    • 与USB C类 2.1和 PD 3.1规范兼容
    • 两个STPD01PUR DC-DC转换器可通过I²C动态设置,适用于在USB PD应用中实现功率共享
    • 两个板载TCPP02-M18保护,面向USB Type-C和PD供电应用
    • OVP、UVP、OC、短路和OTP保护
    • VBUS上的电涌防护 (8/20 µs) 和系统级静电防护
    • CC线上的系统级静电防护符合IEC61000-4-2 level 4(±8 kV接触放电)标准
    • 通过RoHS认证
