产品概要
描述

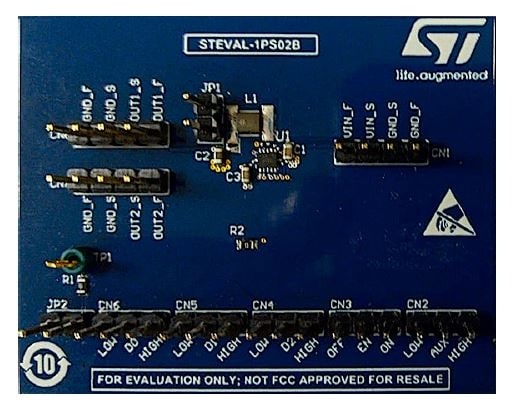

STEVAL-1PS02B评估板展示了一种智能转换器设计，能够在1.8 V至5.5 V输入电压范围内提供高达400 mA的输出电流以及动态可调范围为1.8 V至2.5 V的输出电压。
该板具有ST1PS02BQTR nano静态小型化同步降压转换器，实现增强的峰值电流控制（PCC）和先进的设计电路，将静态电流降至最低。该器件内嵌一个受控负载开关，为子系统提供相同电压轨。
该板演示了如何仅通过ST1PS02BQTR、2.2 µH电感和两个小型电容实现高效转换。
该板凸显了ST1PS02BQTR可能带来的关键应用优势，包括高效率和较小的PCB尺寸和厚度，非常适合可穿戴应用和健身器材、个人跟踪监视器、智能手表、运动腕带、能量采集、无线传感器、工业传感器、 便携式低功耗设备、单节锂离子电池应用、Bluetooth®低功耗和Zigbee应用中的电源管理解决方案。
该板所用的器件采用薄型TQFN12 (2.0x1.7 mm) 封装，但也提供其他封装。
-
性能一览
- 输入电压范围为1.8 V至5.5 V
- 输出电流最高400 mA
- 微小的外部元件：L =2.2 μH（典型值）
- 动态可选输出电压范围：1.8 V至2.5 V
- 输出电压供电正常
- 辅助负载开关Vout2（AUX控制输入）
- 符合WEEE和RoHS规范（仅硬件）
