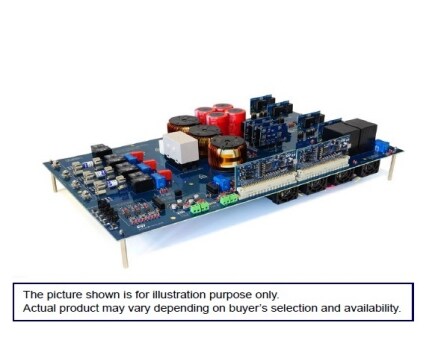

产品概要
Key Benefits
-
性能一览
- PFC级三相两电平双向AC-DC变换器：
- 额定标称交流电压：400 VAC（50 Hz时）
- 额定标称直流电压：800 VDC
- 标称功率：11 kW整流模式：
功率因数：PF >0.99 浪涌电流控制和软启动 逆变模式：有功和无功功率控制 集成电网连接解决方案
- DC-DC级双有源桥 (DAB) 功率转换器：
- 标称直流输入电压：800 V
- 标称直流输出电压：550 V至850 V
- DAB开关频率：100 kHz
- 功率部分基于碳化硅功率模块：
- ACEPACK DMT-32功率模块实现高集成度
- 高频运行降低开发板重量与尺寸
- 支持双向功率传输
- 通过增强调制技术管理实现DAB软开关行为
- PFC级三相两电平双向AC-DC变换器：
特别推荐
Quality and Reliability
| Part Number | Marketing Status | Package | Grade | 符合RoHS级别 | WEEE Compliant | Longevity Commitment | Longevity Starting Date | Material Declaration** |
|---|---|---|---|---|---|---|---|---|
| STEVAL-11BID1KCB | Active 产品已量产 | CARD | Industrial | Ecopack2 | Yes | - | - | |
STEVAL-11BID1KCB
Package:
CARDMaterial Declaration**:
(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此，它们可能不是100%适用于特定的设备。有关特定设备的信息，请联系 销售支持。
