STEVAL-10MLPVCB
批量生产
Design Win
具有双通道MPPT功能的10 kW多电平转换器

储存到myST
下载数据摘要

产品概述

主要优势

ORDER Info

Please contact ST to provide your specific requests and get your custom built board(s).

描述

STEVAL-10MLPVCB是一款带有MPPT评估系统的10 kW多电平降压/升压转换器。

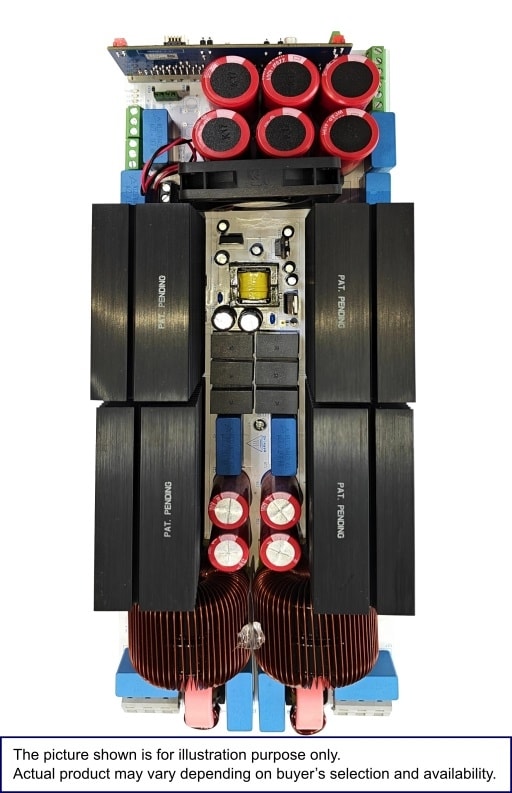

STEVAL-10MLPVCB IMAGE

该转换器基于三电平功率级；用户可在降压/升压模式下使用飞跨电容器和650 V碳化硅MOSFET对其进行配置。

在降压模式下，输入电压范围为425-850 V，标称输出电压为400 V，系统将在400 V公共直流总线上共享有功电流，并为电池组或逆变器供电。

同一评估板可以通过更改硬件和固件中的几个电阻来实现升压操作，从而进入标称输出电压为800 V、输入电压范围为250-800 V的升压模式。

STEVAL-10MLPVCB内含双独立输入通道，并可使用扰动和观测MPPT算法来实现大于99%的峰值功率转换效率。

单个32位STM32G474RE Arm MCU可以实现对MPPT、双通道转换、飞跨电容平衡、输出稳压和保护机制的控制。

该评估板专门适用于可再生和能源存储应用。

  • 所有功能

    • MPPT范围：280/450V – 850 V阵列输入
    • 输出功率（标称）：7/10kW
    • 输出电压（标称）：400/800V
    • 峰值效率大于99%，满载效率为98.5%
    • 断开输入电压：小于400/250V
    • 双通道或并行配置
    • 全面的安全机制
    阅读更多信息 阅读较少信息
