产品概要
描述

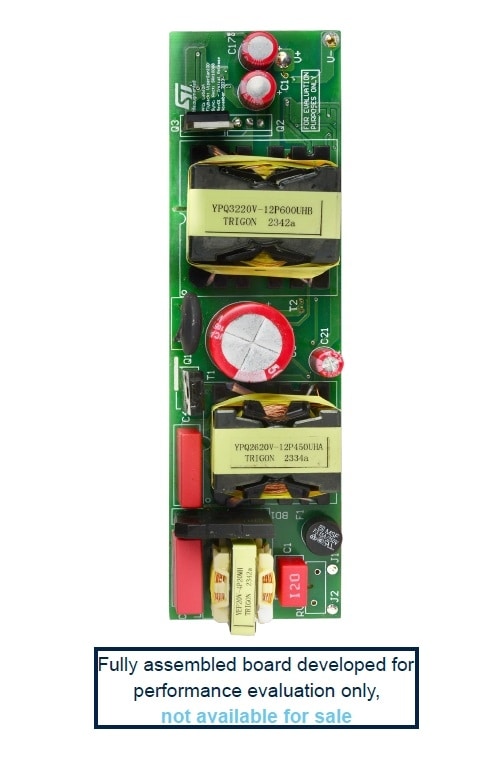

STDES-VPGAN100F是一款基于VIPERGAN100的隔离式100 W准谐振SMPS。
该控制器是专为中等功率反激式转换器设计的高压转换器。在欧洲范围内或在前端配备功率因数校正 (PFC) 的情况下，提供高达100 W的输出功率。
该器件具备多项保护功能，可显著提高最终产品的安全性和可靠性，具体包括：输出电压保护、过热保护 (OTP)、过载保护 (OLP)、过压/欠压保护。所有这些保护功能均支持自动重启模式。
基于L6562A的PFC可在宽范围电源操作中减少交流输入电流失真，实现超低THD。
次级侧采用基于SRK1000B的同步整流，旨在提高系统效率。
次级侧使用LM2904D运算放大器调节输出电压并限制最大输出电流。
STDES-VPGAN100F帮助设计人员以较少的物料清单开发适配器，实现低成本的解决方案，并加快产品上市时间。
-
性能一览
- 具有动态消隐时间和谷同步功能的离线式准谐振反激式转换器
- 减少开关损耗
- 显著提升任意输入线路和负载条件下的整体效率
- 以过渡模式运行的电流模式PFC控制器
- 用于提升系统效率的自适应同步整流控制器
- 输入电压：90至265 VAC，47至63 Hz
- 输出功率：100 W（标称），限制< 110 W
- 峰值效率：最大负载和230 VAC下> 91%
- 功率因数值：在宽输入电压范围和最大负载条件下> 0.96
- 开发板尺寸：39.5 x 142.24 mm
- PCB铜层厚度：2 oz
