产品概要
描述
STDES-VIPGAN65F是一款65 W USB Type-C® Power Delivery 3.0适配器参考设计。
该设计采用隔离式电源架构，集成独立USB PD控制器。

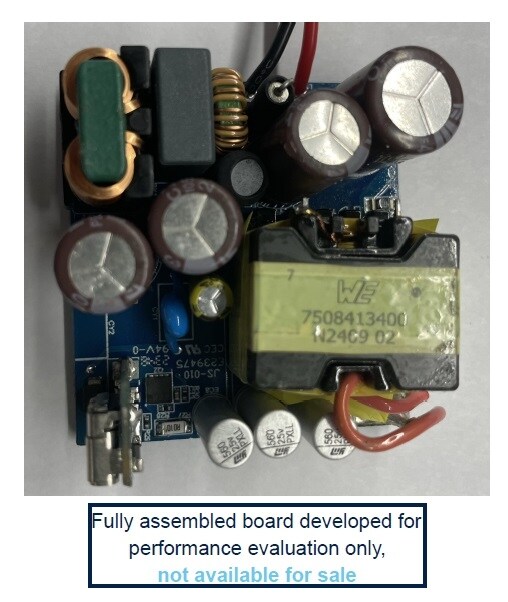

评估板在初级侧基于VIPERGAN65 HV转换器实现了准谐振反激式转换器，可提供用于电压调节的光耦合器反馈。
该控制器在同一封装中将高性能低压PWM控制器芯片和650 V高压启动单元相结合。
先进的低静态功耗电源管理有助于实现低待机功耗。
在次级侧，为提高系统效率，整流基于SRK1004自适应同步整流控制器实现。
同样在次级侧，CC/CV调节回路用于驱动功率调节级，USB Type-C® PD接口基于STUSB4761控制器。
该控制器具备全硬件USB PD协议栈的优势，可依据USB PD标准进行可靠、确定且安全的协商。
该评估板实现了一个稳固的适配器，具备输出过压、输出欠压、输出过功率和输出短路保护功能。
该参考设计基于意法半导体的半导体器件，可帮助设计人员开发精简BOM的适配器，从而实现低成本且快速的设计。
-
性能一览
- 输入电压范围：90至264 VAC，频率范围47至63 Hz
- 输出电压：Type-C单输出，5至20 VDC
- 最大输出功率：65 W
- 效率标准：符合CoC Tier 2和DoE 6级效率要求
- 峰值效率：94% @ 230 VAC输入，92.3% @ 90 VAC输入
- 支持USB PD 3.0协议
- 符合EMC标准：CISPR32B/EN55032B
