产品概述
描述

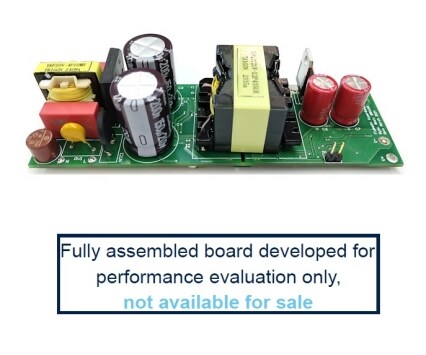

STDES-VGAN100F1是一款基于VIPERGAN100的隔离式80 W准谐振SMPS。
该控制器是专为中等功率反激式转换器设计的高压转换器，输出功率可达80 W，输出电流可通过PWM接口调节。
该器件具备多项保护功能，可显著提高最终产品的安全性和可靠性，包括输出电压保护、过热保护 (OTP)、过载保护 (OLP)、过压/欠压保护。所有保护均支持自动重启模式。
为了提高系统效率，次级侧采用了基于SRK1001的同步整流技术。
次级侧使用LM2904运算放大器调节输出电压并限制/控制输出电流。
STDES-VGAN100F1设计可帮助设计人员以精简BOM开发适配器，从而获得高性价比的解决方案并加快上市速度。
-
所有功能
- 离线准谐振反激式转换器
- 动态消隐时间和谷同步功能
- 用于提升系统效率的自适应同步整流控制器
- 用于输出电流控制的PWM接口
- 输入电压范围：90 V至135 V通用交流电，频率为47 Hz至63 Hz
- PWM信号接口：3.3 V/ 10 kHz
- 输出功率：80 W（最大值）
- 峰值效率：最大负载时> 92%
- 开发板尺寸：39.12 mm x 121.92 mm
- PCB铜层厚度：2 oz
