产品概要
描述

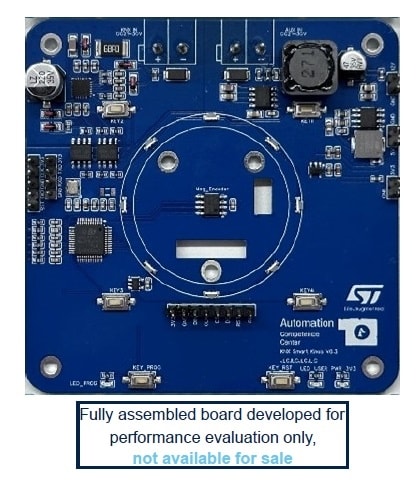

STDES-KNXKNOB是一款用于KNX智能家居和楼宇的智能旋钮。
STDES-KNXKNOB设计采用STKNX作为KNX设备收发器，并使用低功耗STM32G071CB作为主控制器。
STDES-KNXKNOB在KNX收发器与MCU之间集成了STISO621，同时搭载了：L6981作为支持30 V输入和12 V输出的降压转换器；ST1S40作为支持3 A DC和5 V DC输出降压开关稳压器；LD39015作为150 mA低静态电流、低噪声稳压器。
SMAJ40CA用作瞬态电压抑制器 (TVS)。
STDES-KNXKNOB参考设计支持可与LCD显示屏和BLDC电机通信。
通过与KNX协议栈的集成，该面板能够控制KNX家庭系统中的空调、照明和RGB。
借助LCD显示屏和RGB灯，该设备可提供直观的视觉反馈，从而显著提升用户体验。用户只需按下四个按钮，即可快速操作设备。此外，通过集成的编码器实现更精确的调节
-
性能一览
- KNX 21-32 V作为KNX电源，30 V作为辅助电源
- KNX接口用于智能家居系统，连接器符合KNX标准
- 为用户提供视觉反馈的RGB环灯
- 四个物理按钮用于直接控制（切换页面/功能）
- 旋钮用于精确调节温度、亮度、速度
- 控制器与收发器之间实现有效隔离，降低噪声干扰
- TVS提供强大的浪涌保护
