STDES-ISV002V1

描述

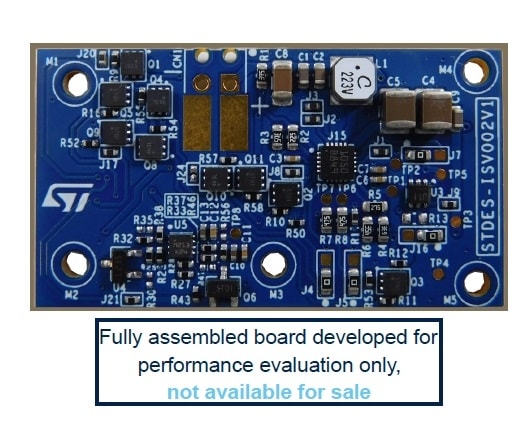

STDES-ISV002V1是一款基于SPV1050的太阳能电池板能量收集系统设计示例，可作为Astra平台STEVAL-ASTRA1B的附加组件。

虽然STDES-ISV002V1可以作为独立的电池充电系统使用，但其机械尺寸和螺孔专为与STEVAL-ASTRA1B应用板和外壳配合而设计。

当这两块电路板通过34引脚连接器 (J6) 连接时，STDES-ISV002V1能够利用外部光伏电池板收集的能量为STEVAL-ASTRA1B的板载电池充电，从而延长STEVAL-ASTRA1B的续航时间。

除了支持SPV1050（超低功耗能量收集器和电池充电器）的所有功能外，STDES-ISV002V1还配备智能光照感应电路，并提供多种跳线配置，用户可根据需要调整配置，从而更轻松地对应用进行优化。

例如，对于电池板电源轨 (VDD)，用户可以通过设置JP10、JP11、JP12和JP13，在五个电源源之间进行选择（由SPV1050生成的VSTORE、VLOD1和VLOD2；以及来自J6的VREG1和VREG2）。

同样，可以通过设置JP14、JP15、JP16、JP17、JP18和JP19选择由STDES-ISV002V1提供的目标电压。

STDES-ISV002V1的输入电阻设置（R1、R2、R3）已针对与光伏电池板AM-5412CAR搭配使用进行了优化。但如果使用其他具有相同VOC和VMP特性的光伏电池板，则无需更改电阻设置。

对于具有不同电气特性的光伏电池板，请参考SPV1050数据手册中对输入电阻恰当选择的说明。

输出电阻设置（R4、R5和R6）针对EOC设置为4.2 V和UVP设置为2.2 V的电池进行了优化。如需满足不同应用需求，请参见SPV1050数据手册中的设计规则。
