产品概要
描述

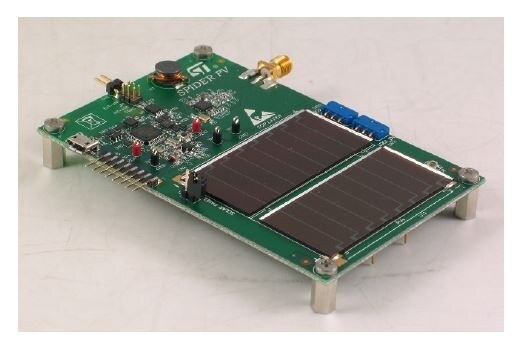

STDES-ERH003V1是一个应用示例，板上集成两片光伏面板、一个可充电120 mA锂离子电池、一个能量采集与电源管理系统（基于SPV1050）、一组传感器（温度、气压及三轴加速度计）、一个低功耗微控制器以及一个用于无线传输的射频Sub-Giga发射器。
STDES-ERH003V1是套件STDES-IDS002V1的组成部分。与同一套件内的STDES-ERH002V1配套板配合使用，构成由光伏面板供电的自主无线多传感器节点示例。
专用软件STSW-IDS002V1提供用户友好型图形界面，可显示STDES-ERH003V1检测并由STDES-ERH002V1接收的数据。
套件中包含的第二块配套板STDES-ERH001D使GUI可显示TEG模块和电池电气特性、SPV1050转换效率和MPPT精度。
-
性能一览
- 与STDES-ERH002V1配套板配合使用，可实现基于ULP能量采集器和电池充电器SPV1050的自主无线传感器节点
- 典型应用场景包含板载三轴加速度计、温度传感器和气压传感器
- 顶部焊接光伏模块
- 纽扣式锂离子电池
- 兼容STSW-IDS002V1用户友好型软件，支持远程读取传感器数据并监测电气参数
- 与STDES-ERH001D配套板（电源监控板）配合使用，可监测效能和所有基础电气参数
- 所有意法半导体元件产品与服务
- 通过CE认证
- 符合RoHS和中国RoHS标准
- 符合WEEE标准
- 符合2006/66/EC指令
