产品概述
描述
STDES-8CHDOUTPT参考设计集成了L6364Q IO-Link设备收发器、低功耗STM32G071RBT6主控制器和用于工业负载驱动的ISO8200AQ隔离器件。
STDES-8CHDOUTPT是一种一站式工业化解决方案。
ISO8200AQ可同时驱动多达8个工业负载，每通道额定电流为0.7 A，并提供嵌入式4 kV隔离。
专用的SWD 5引脚连接器允许对微控制器进行编程。
为了与IO-Link主板通信，此STDES-8CHDOUTPT参考设计需要一台装有适当控制GUI软件的PC。STDES-8CHDOUTPT的IODD文件可用。

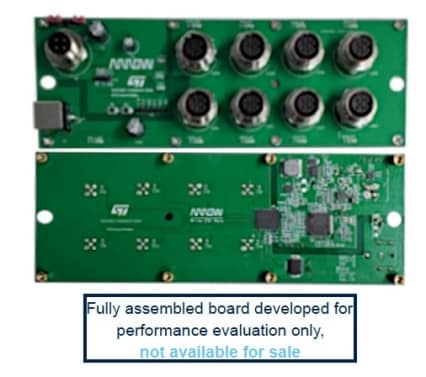

STDES-8CHDOUTPT是一种完全组装的套件，仅用于性能评估，不对外销售。
-
所有功能
- 输入DC电压：19-32 VDC (IO-Link VBus)
- IO-Link至8通道数字输出
- 数字输出电流限制：0.7 A/ch
- IO-Link与数字输出之间完全隔离保护
- 4引脚M12标准IO-Link 连接器
- 5引脚M12标准数字输出连接器
所有资源
| 资源标题 | 版本 | 更新时间 |
|---|
MCSDK Board Description (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| ZIP | 1.0 | 17 Oct 2022 | 17 Oct 2022 |
物料清单 (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| 1.0 | 17 Oct 2022 | 17 Oct 2022 |
Schematic Pack (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| 1.0 | 17 Oct 2022 | 17 Oct 2022 |
质量与可靠性
| 产品型号 | Marketing Status | 包 | 等级规格 | 符合RoHS级别 | WEEE Compliant | Longevity Commitment | Longevity Starting Date | 材料声明** |
|---|---|---|---|---|---|---|---|---|
| STDES-8CHDOUTPT | 批量生产 | - | 工业 | - | Yes | - | - | |
STDES-8CHDOUTPT
Package:
-Material Declaration**:
(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此，它们可能不是100%适用于特定的设备。有关特定设备的信息，请联系 销售支持。
