产品概述
描述

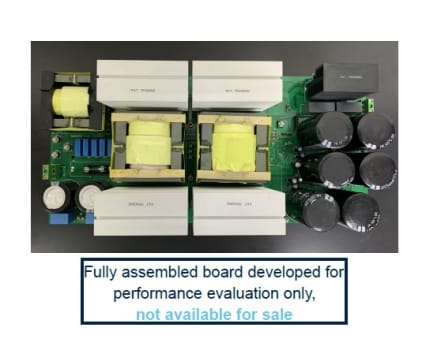

STDES-6KWHVDCDC参考设计是一种6 kW高压DC-DC转换器，主要用于电动汽车基础设施中的电池充电。
该参考设计包括一个数字控制的全桥LLC谐振变换器。
针对输出整流，采用碳化硅二极管。根据输出电压要求，LLC变压器的输出配置可以在中心抽头和全波之间进行切换。
这样会产生频率折返，从而在整个输出电压范围内显著提高效率。
双变压器型号更适合有限输出电压：200-500 V或500-1000 V，具体取决于次级绕组方案。这种方案使用的铁芯也较小。单变压器型号适合采用频率折返方案的200-1000 V的电压。
在LLC级中使用STW40N95DK5 MDmesh DK5功率MOSFET，而在整流中使用STPSC40H12CWL碳化硅二极管。STM32G474RET6 MCU用于管理控制功能。
辅助电源指的是次级GND，为MOSFET栅极驱动器、微控制器和信号调节供电。
除了PM8834MTR栅极驱动器IC之外，LLC MOSFET的栅极驱动还通过栅极驱动变压器进行隔离。
正式测试与测量结果证实了高性能意法半导体功率产品与全面数字控制相结合的能力，可在宽输入电压和负载条件下实现高效率。
-
所有功能
- 基于全数字LLC拓扑的6 kW高压DC-DC转换器
- 2种型号：双变压器型号（较小铁芯）适合有限电压，单变压器适合宽输出范围
- 使用相同的PCB设计，满足每种型号对磁性元件的不同需求
- 独有的专利控制方案，可处理的输出电压范围为200-1000 V DC，上限为12 A
- 700-800 V DC输入电压范围
- 峰值效率：98%
- 数字控制，基于STM32G474微控制器
- 全面的安全机制
