产品概要
描述

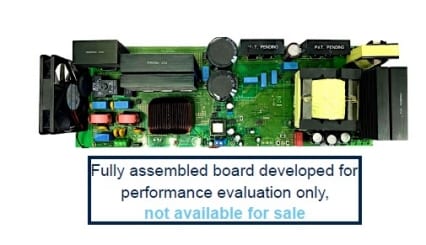

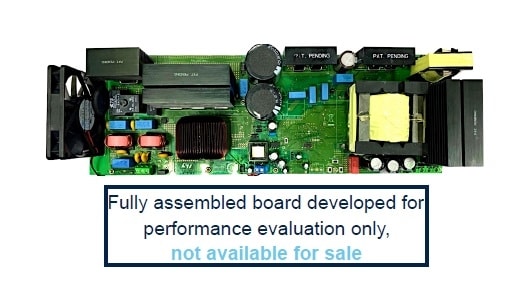

STDES-2KW5CH48V参考设计主要为工业轻型电动汽车 (LEV)，如电动摩托车、电动自行车、电动人力车、叉车、微型电动汽车等提供充电解决方案。它还适用于AGV机器人和电动工具。
充电器支持两种充电模式：一种适用于锂离子电池，另一种适用于铅酸电池，符合当前电池充电的最新趋势。
该充电器设计基于升压功率因数校正 (PFC) 电路，由L4984D控制，可提供大于0.9的高PF，后接基于全桥LLC谐振功率转换器的DC-DC电路，由L6599A控制。在输出整流部分，采用了二极管整流，LLC变压器次级绕组采用中心抽头配置。
该设计采用STM32F072CB微控制器来控制功率级和电池充电模式，并负责保护功能和用户界面的管理。
PFC级采用MDmesh M5功率MOSFET和碳化硅二极管，而LLC级采用MDmesh DM6功率MOSFET。
初级和次级电路由基于VIPER16的离线反激式电路供电。该电路为微控制器、栅极驱动器IC和信号调节电路提供稳定电压。
正式测试和测量结果表明，意法半导体的电源产品结合全面的数字控制，在宽输入电压和负载条件下，能够实现高效率、接近1的功率因数以及低THD。
-
性能一览
- 多化学电池充电器设计
- CCM PFC和全桥LLC转换器
- 最大输出功率：2.5 kW
- 输入电压范围：85–265 VAC
- 输出电压：40–60 V，最大电流限制为42 A
- 模拟与数字混合控制
- 峰值效率：93.75%（端到端）
- 软启动
- 全面的安全机制
