产品概述
描述

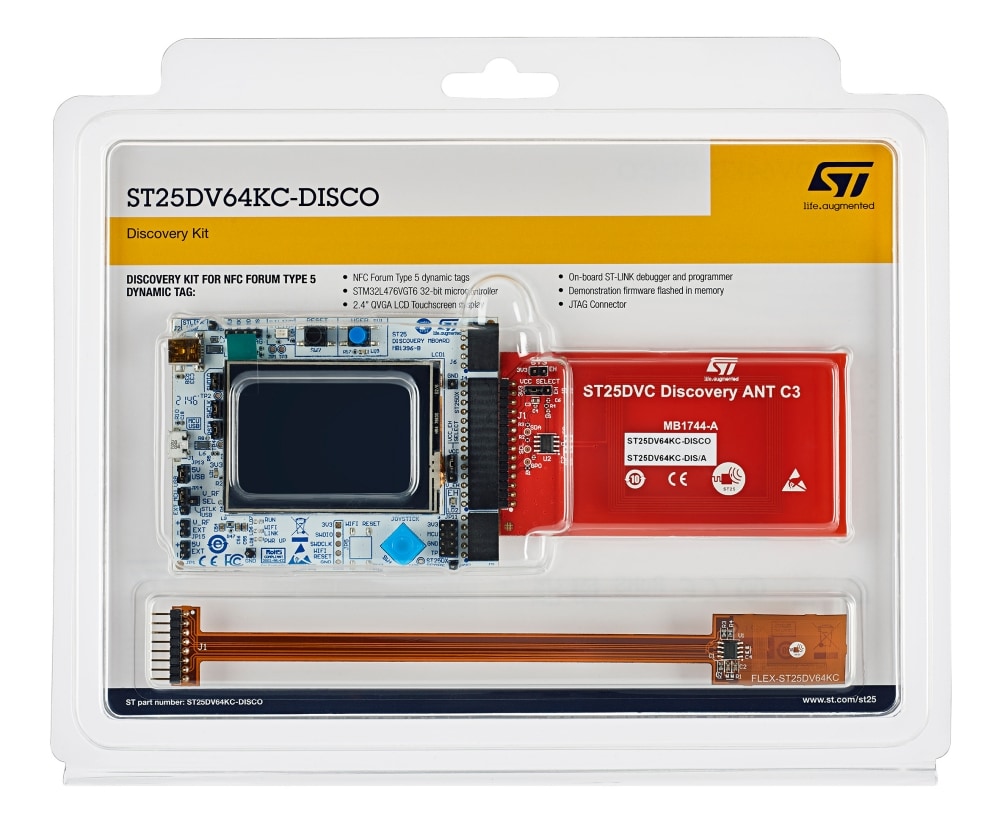

ST25DV64KC-DISCO是一款演示套件，用于评估ST25DVxxKC器件的特性及功能。它基于子板上内嵌的NFC ST25DV64KC器件，使用3类和6类天线以及STM32处理器驱动主板。提供存储在Flash存储器中的专用软件。
ST25DV64KC器件为具有双接口的动态NFC/RFID标签IC。它内置有64 Kb EEPROM。可通过I2C接口或13.56 MHz RFID读写器或NFC手机对其进行操作。
ST25DV64KC I2C接口使用二线串行接口，包括双向数据线和时钟线。I2C双线串行接口在I2C协议中表现为从设备。
RF协议兼容ISO/IEC 15693标准和NFC Forum Type 5标签非接触式接口规范。
该开发板通过USB连接器供电。
原理图、BOM、gerber文件、驱动及固件源文件可从www.st.com下载。
-
所有功能
- ST25DV-DISCOVERY主板
- STM32F476VGT6 LQFP100 32位微控制器，配1 MB Flash存储器、192 + 4 KB SRAM存储器
- LCD彩色显示器（320 x 200像素）
- 触摸屏驱动
- 各种颜色的LED（电源、用户、ST link）
- 用户按钮
- 用以选择菜单的摇杆
- 复位按钮
- 板载ST link用于微控制器固件升级和调试
- ST link mini USB
- 用户micro USB（USB micro或mini连接器用于板件供电）
- 演示用例存储在内存中
- ST25DV64KC Discovery ANT C3和FLEX-ST25DV64KC天线板
- 50 mm x 40 mm和25 mm x 20 mm 13.56 MHz电感性天线（蚀刻在PCB板上）
- ST25DV64KC动态NFC/RFID标签
- I2C接口连接器
- 能量采集输出 (VOUT)，配10 nF电容滤波电路
- 可配置GPO
- ST25DV-DISCOVERY主板
