产品概述
描述

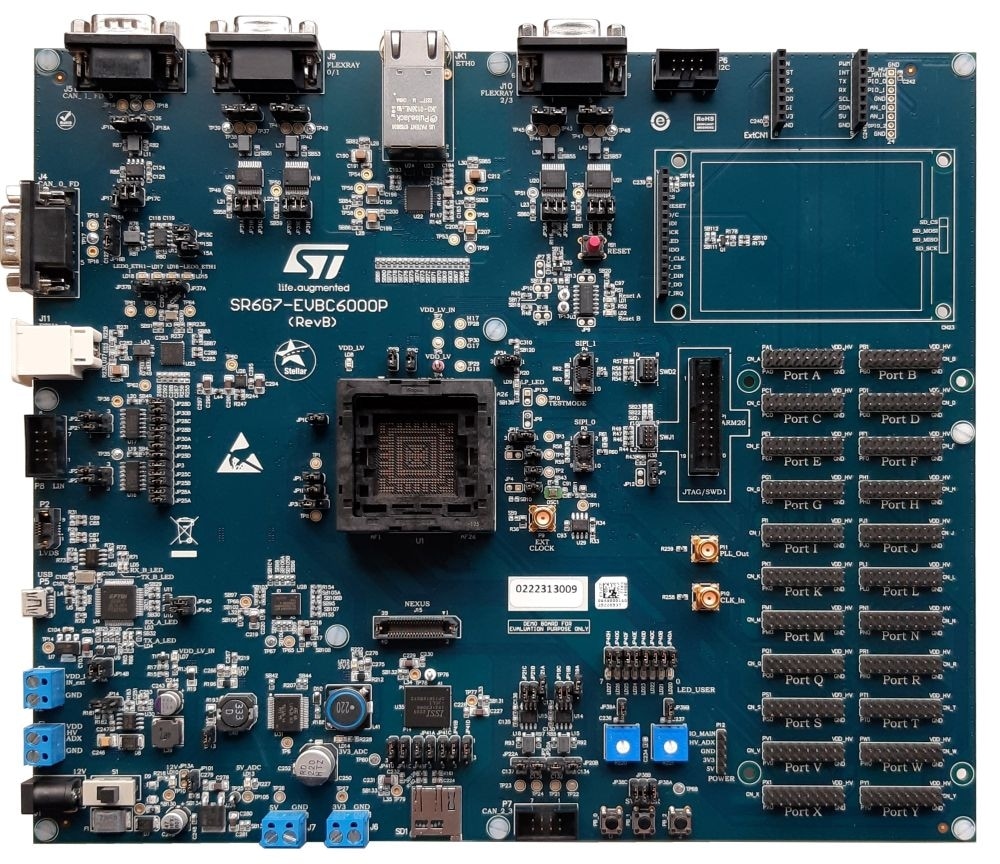

SR6G7-EVBC6000P是采用BGA 476封装的SR6G7C6 Stellar G7汽车MCU的评估板，用于实现对产品所有功能的访问。
采用插座式设计，是开始任何汽车应用原型设计的最佳解决方案。
该评估板提供汽车以太网接口、FlexRay通道、FDCAN通道、LIN、UART、I²C和SPI标准通信接口，以及用于用户控制的LED、按钮和电位计。
意法半导体的StellarStudio是一个基于Eclipse的集成开发环境，为设计、构建和部署嵌入式应用提供了全面的框架。StellarStudio可从www.st.com免费下载，其中包含多个可在SR6G7-EVBC6000P评估板上使用的免费应用示例。
-
所有功能
- 适用于采用BGA 476封装的SR6G7C6 Stellar G7汽车MCU的插座式评估板
- 可选择的时钟源：
- 40 MHz主晶振
- 8 MHz振荡器
- 32 kHz振荡器
- SMA连接器时钟输入
- 调试接口：
- MIPI10连接器用于JTAG主DAP接口
- ARM® JTAG 20连接器用于主DAP接口
- MIPI10连接器用于从DAP接口
- Mictor40连接器用于AURORA跟踪接口
- 两个2x6引脚插头连接器用于SIPI接口
- 所有MCU信号均可通过一组0.1英寸间距的端口排序插针轻松访问
- USB转UART：2路UART通道（USB mini-B接口）
- 4路CAN-FD接口：2通道带DB9连接器 + 2通道带2x4插头连接器
- 4路LINFlexD接口，带2x4插头连接器
- 4路FlexRay：2个DB9连接器
- 2路以太网端口：
- 1路RGMII 1 Gb/s，带RJ45连接器
- 1路SGMII 1 Gb/s，带汽车以太网连接器
- 八线SPI：256 Mb HyperFlash™和64 Mb HyperRAM，采用多芯片封装 (MCP)
- eMMC：8 GB NAND Flash存储器，采用eMMC 5.0接口
- I²C接口：2通道
- 用户部分：3个按钮；8个LED；2个电位计
- 扩展模块端口（选配）：
- 1个外部模块连接器（支持DSPI、I²C、UART、GPIO、ANx）
- 1个LCD显示端口
- 12 V外部电源
