产品概述
描述

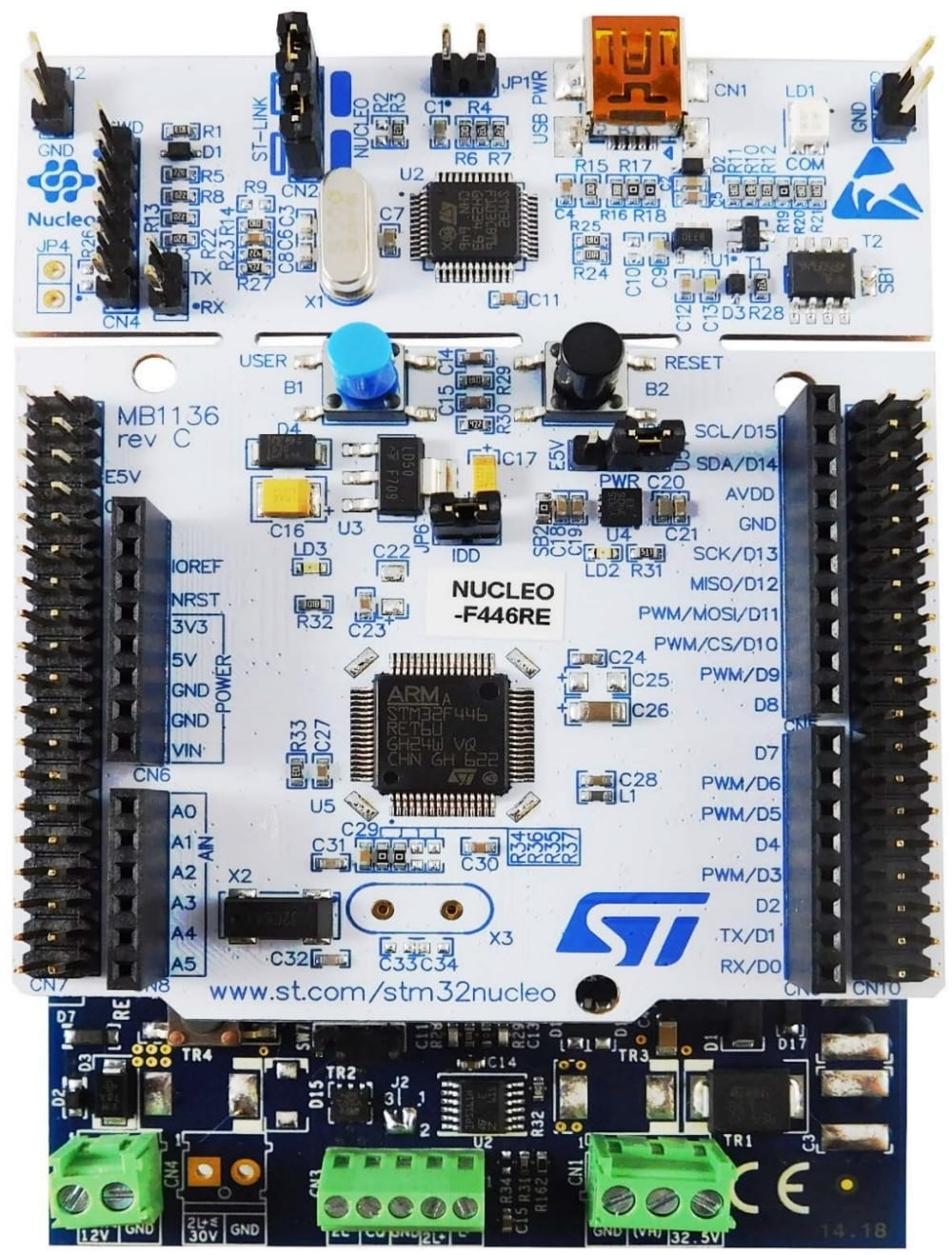

P-NUCLEO-IOM01M1是由STEVAL-IOM001V1和 NUCLEO-F446RE板组成的STM32 Nucleo套件。STEVAL-IOM001V1是单一IO-Link主PHY层（L6360），而NUCLEO- F446RE运行一个IO-Link堆栈rev 1.1（由TEConcept GmbH开发并拥有，许可时间限制为10k分钟，无需额外成本便可更新）。只能按照UM2421（www.st.com免费提供）中描述的过程更新IO-Link堆栈。对预加载的堆栈进行任何其他擦除/重写将导致不能恢复。
STM32 Nucleo套件为评估IO-Link应用、L6360通信功能和稳健性以及STM32F446RET6计算性能提供了一种价格合理且易于使用的解决方案。该套件（最多可托管四个STEVAL-IOM001V1，以构建四端口IO-Link主设备）可访问IO-Link物理层和与IO-Link设备通信。
您可以通过专用的GUI（IO-Link Control Tool©，TEConcept GmbH的财产）来评估该工具，或将其用作可通过专用SPI接口访问的IO-Link主设备桥：演示项目的源代码（低级IO-Link主设备访问演示应用，由TEConcept GmbH开发）和API规范可免费提供。
-
所有功能
- IO-Link主栈v.1.1（归TEConcept GmbH所有）：
- 可更新的10k分钟许可证
- 准备好进行新版本更新
- STEVAL-IOM001V1
- 基于L6360的IO-Link主PHY
- 中断诊断引脚
- I²C和UART接口
- SPI（从）接口
- 65 mA可选（3.3或5.0 V）线性稳压器
- CQ（推挽）和L+（高侧）开关
- IQ附加IEC61131-2 Type 1数字输入
- 支持无耗散截止功能的L+和CQ过载和过热保护
- QFN-26L (3.5x5x1 mm) 封装
- 工作电压范围为18至32.5 V
- 用于L+重负载的附加高侧开关（IPS161H）
- 状态和诊断LED
- 接地和 VCC断线保护
- EMC符合IEC61000-4-2、IEC61000-4-3、IEC61000-4-5
- 配有ST morpho连接器
- CE认证
- 符合RoHS和中国版RoHS标准
- NUCLEO-F446RE
- STM32F446RET6 32位微控制器基于配备512-KB闪存和128 (+4) KB RAM的ARM®Cortex®-M4 内核（最高频率180 MHz）
- 两种类型扩展资源：Arduino™ UNO Revision 3连接和意法半导体的morpho延长引脚头，用于完全访问所有STM32 I/O
- Mbed授权（http://mbed.org）
- 具有SWD连接器的板载ST-LINK/V2-1调试器/编程器：通过选择模式切换，使用该套件作为独立的ST-LINK / V2-1
- 2个按钮：用户和复位按钮
- IO-Link主栈v.1.1（归TEConcept GmbH所有）：
