产品概述
主要优势
节约能源
- 通过降低无线应用的功耗延长电池使用寿命
- 在主动发送和接收模式下均具有低电流消耗射频
- 低功耗自动唤醒接收器，常开模式下电流低至4 µA
功能全面
- 支持多重调制、IQ接口和灵活的硬件数据包处理器
- 全球部署频段：413-479 MHz，826-958 MHz
- 支持169 MHz频段：159-185 MHz（适用于型号STMWL3xxxxxA）
- 支持wM-Bus、802.15.4g、Mioty、Sigfox和KNX协议
性价比高
- 高集成度降低了BOM成本
- 集成MCU、双射频、LCD和流体流量感测控制器的SoC
- 集成内部巴伦：单端接收
描述

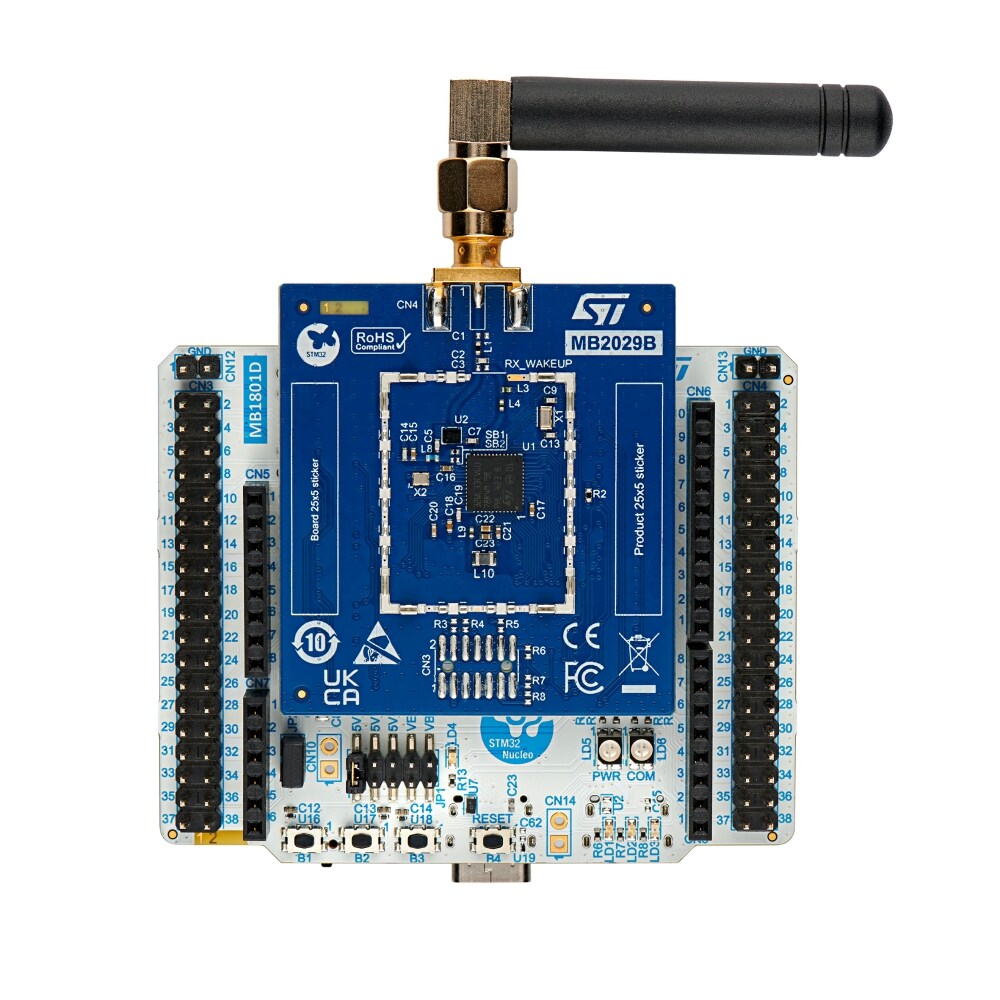

基于MB1801夹层板和MB2029 MCU射频板的STM32WL3x Nucleo-64开发板（NUCLEO-WL33CC1和NUCLEO-WL33CC2订购代码），嵌入了STM32WL33CCV6 sub-GHz应用处理器。这款高性能低功耗应用处理器可在433、868和915 MHz频段运行。
ARDUINO® Uno V3连接支架和ST morpho接头提供了一种简单的方法，可以通过多种专用屏蔽扩展STM32 Nucleo开放式开发平台的功能。
STM32WL3x Nucleo-64开发板随附专用软件包、HAL库，以及STM32CubeWL3 MCU软件包中提供的多种打包软件示例。
该开发板分为两种产品型号，其专用前端针对特定频段进行了微调。
-
所有功能
- 基于Arm® Cortex®‑M0+内核的超低功耗无线STM32WL33CCV6微控制器，具有256 KB Flash存储器和32 KB SRAM，采用VFQFPN48封装，特性如下：
- 超低功耗MCU
- Sub-GHz收发器，集成针对413-479 MHz或826-958 MHz频段优化的IPD前端，支持OOK、ASK、2(G)FSK、4(G)FSK、D-BPSK和DSSS调制。
- 兼容WM-Bus、Sigfox™、mioty、KNX-RF和IEEE 802.15.4g等专有及标准化无线协议。
- 低功耗自动唤醒接收器
- 随附SMA天线
- 三个用户LED
- 三个用户和一个复位按钮
- 板载连接器：
- USB Type-C®
- ARDUINO® Uno V3扩展连接器
- ST morpho扩展引脚插针，用于完全访问所有MCU I/O
- 灵活的供电选项：支持ST-LINK USB VBUS或外部电源
- 具有USB重新枚举功能的板上STLINK-V3EC调试器/编程器：大容量存储、虚拟COM端口和调试端口
- STM32CubeWL3 MCU软件包提供全面的免费软件库和示例
- 专用软件工具，用于控制和测试射频收发器。
- 支持多种集成开发环境 (IDE)，包括IAR Embedded Workbench®、MDK-ARM，以及STM32CubeIDE
- 基于Arm® Cortex®‑M0+内核的超低功耗无线STM32WL33CCV6微控制器，具有256 KB Flash存储器和32 KB SRAM，采用VFQFPN48封装，特性如下：
