产品概述
描述

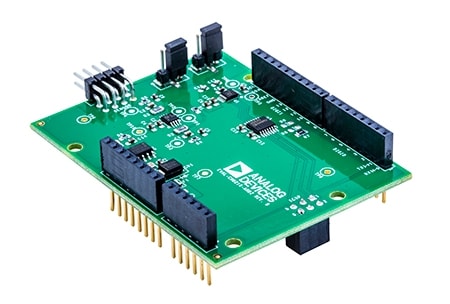

开发人员通过Analog Devices的精密称重解决方案 (I-NUCLEO-CN0216) 可在STM32F411 MCU上使用NUCLEO-F411进行测试、开发和原型设计。
I-NUCLEO-CN0216是高精度称重信号调制系统，可与STM32F411配合使用，构建完整的精密称重解决方案。信号调制系统采用AD7791低功耗缓冲24位Σ-Δ ADC，配合两个外部ADA4528-1零漂移放大器。
该解决方案通过单电源实现高直流增益。采用超低噪声、低偏移电压、低漂移放大器放大称重传感器的低电平信号。电路为全量程输出10 mV的称重传感器提供15.3位无噪声代码分辨率。
该解决方案支持用户灵活设计定制化低电平信号调制模拟前端。使用户能够轻松优化传感器-放大器-转换器组合电路的整体传递函数。AD7791在全输出数据速率范围（9.5 Hz至120 Hz）内保持优异性能，适用于多种低速称重应用。
此产品由第三方提供，并非意法半导体产品。有关所购部件规格和封装的最新信息，请参阅第三方网站www.analog.com/EVAL-CN0216-ARDZ。
-
所有功能
- 采用零漂移放大器实现400倍高增益
- 典型连接低输出信号称重传感器
- 支持ARM® mbed™（参见http://mbed.org）
- 性能指标支持至120 Hz
- 24位Σ-Δ ADC实现精密称重（微小重量变化检测）
- 低功耗低噪声
