产品概要
描述

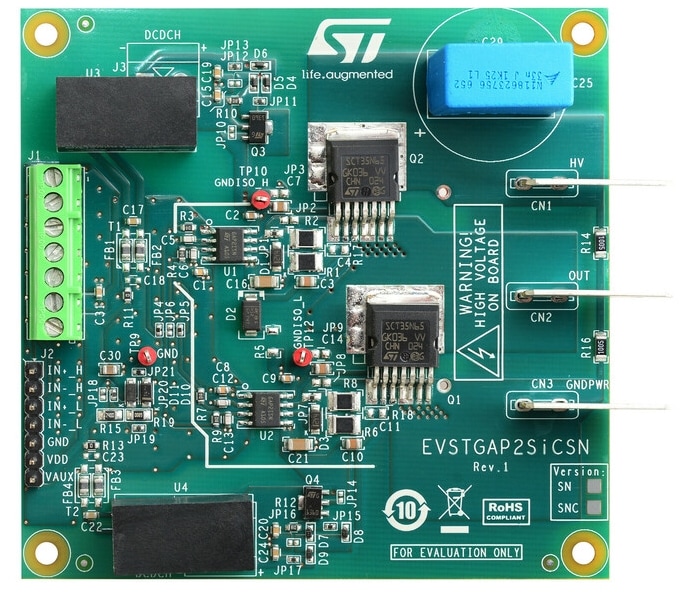

EVSTGAP2SICSNC是一款半桥评估板，专为评估STGAP2SICSNC隔离式单栅极驱动器而设计。
该栅极驱动器具有4 A电流能力和轨到轨输出，适用于大功率逆变器应用，例如配备SiC功率开关的工业用电机驱动器。
其单输出引脚和米勒钳位功能的设计，可有效防止半桥拓扑中快速换向时出现的栅极电压尖峰。
器件内置多种保护功能，包括UVLO和热关断功能，便于设计高可靠性系统。双输入引脚支持选择控制信号极性，并可实现硬件联锁保护，防止控制器故障时的交叉传导。
该器件支持实现负栅极驱动，而板载隔离式DC-DC转换器可提供优化的SiC驱动电压。
EVSTGAP2SICSNC评估板能够评估STGAP2SICSNC的所有功能，同时驱动额定电压高达520 V的半桥功率级。如有需要，可通过将功率开关更换为采用H2PACK-7L或H2PACK-2L封装的相应器件和C29电容，进一步提高总线电压。
开发板组件的设计便于访问和修改，可在不同应用条件下轻松评估驱动器性能，并对最终应用组件进行精确微调。
-
性能一览
- 开发板
- 半桥配置，高压轨高达520 V
- SCTH35N65G2V-7：650 V、55 mΩ的第2代SiC MOSFET
- 负栅极驱动
- 板载隔离式DC-DC转换器为高侧和低侧栅极驱动器供电，输入电压VAUX = 5 V，最大隔离电压5.2 kV
- VDD逻辑供电由板载生成的3.3 V或VAUX = 5 V提供
- 驱动电压配置的简易跳线选择：+17/0 V；+17/-3 V；+19/0 V；+19/-3 V
- 器件
- 1700 V功能隔离
- 驱动器电流能力：4 A供电/受电@25 °C
- 4 A米勒钳位
- 较短的传输延时：75 ns
- UVLO功能
- 栅极驱动电压高达26 V
- 带滞后的3.3 V、5 V TTL/CMOS输入
- 温度关断保护
- 待机功能
- 开发板
