产品概述
描述

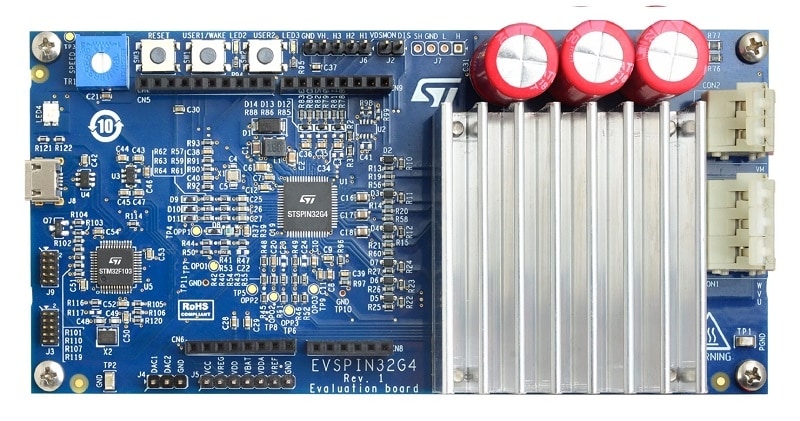

EVSPIN32G4演示板基于STSPIN32G4系统级封装和STL110N10F7功率MOSFET设计。STSPIN32G4采用9x9 mm VFQFPN封装，集成三重高性能半桥栅极驱动器（含丰富的可编程功能）和STM32G431混合信号微控制器。
该演示板集成了电流检测运放、功率MOSFET漏源电压检测及过流保护比较器，可提供完整的电机控制集成解决方案。
通过集成稳压器，可直接从电机电源生成栅极驱动器和控制逻辑所需电压，无需额外电路。
该演示板可全面评估STSPIN32G4特性，适用于驱动三相无刷直流电机，为电动工具、电动自行车、风扇及家用电器等不同应用中的STSPIN32G4评估提供易于使用的解决方案。
可配置为三分流或单分流模式，支持无传感器和基于传感器的控制算法。
通过Arduino接口可连接MEMS传感器或蓝牙收发器等扩展板，而预设的CAN总线可用于与主或从模块互连，从而构建复杂的运动控制系统。
板载ST-LINK/V2编程器加快并简化了对微控制器固件的调试。
-
所有功能
- 10 V至75 V宽输入总线电压范围，具备专用监控功能
- 基于STL110N10F7功率MOSFET的功率级，带散热片时输出电流达20 Arms，具备过流保护
- STSPIN32G4是高性能三相电机控制器，搭载了嵌入式STM32G431 MCU：
- 32位ARM® Cortex®-M4 MCU+FPU
- 时钟频率高达170 MHz
- 面向三角函数的CORDIC数学硬件加速器
- 128 KB Flash存储器，具有专有代码读保护 (PCROP)、安全存储区域和1 KB OTP
- 32 KB的SRAM存储器，带有硬件奇偶校验
- 2个用于电机控制的16位高级定时器，均支持多达6个PWM通道
- 8个通用定时器
- 2个12位分辨率ADC（多达19个通道），转换速率为4 Msps
- 4个12位DAC通道
- 4个超快速轨到轨比较器
- 3个同样适用于PGA模式的轨到轨运算放大器
- 内部高精度电压基准
- 高达40个GPIO
- 丰富的接口：I²C、SPI、UART和CAN
- VCC降压转换器最高可支持200 mA的电流，内置了功率MOSFET且支持可编程输出电压
- 3.3 V LDO线性稳压器（最大电流150 mA）
- 可在待机模式下为MCU供电的低静态电流线性稳压器
- 具有全套保护功能（热关断、短路和过载保护）的稳压器
- 额定电压为75 V、供电/受电电流为1 A的栅极驱动器，配有嵌入式自举二极管
- 每个功率MOSFET均具有漏源电压检测功能
- 三分流或单分流可配置电流检测
- 数字霍尔传感器和正交编码器输入
- ST-LINK/V2编程器和调试工具
- Arduino UNO连接器
- 预设CAN总线
- 用于功率级温度监控的NTC传感器
