产品概述
描述

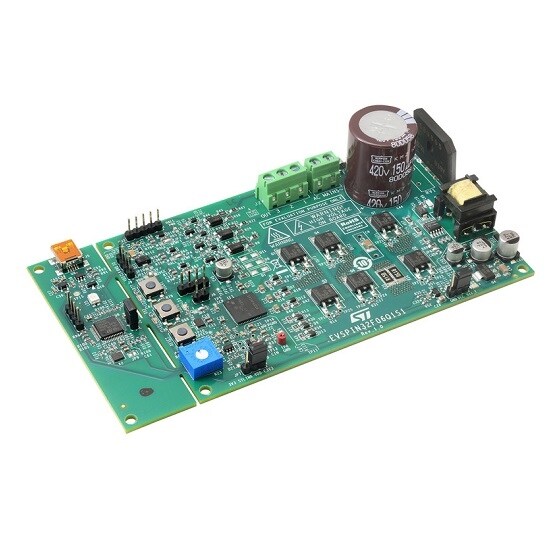

EVSPIN32F06Q1S1板是基于STSPIN32F0601控制器的三相完整逆变器，嵌入一个三相600 V栅极驱动器和一个Cortex®-M0 STM32 MCU。功率级配有STGD6M65DF2 IGBT，但是可以添加采用DPAK或powerFLAT 8x8 HV封装的任何IGBT或功率MOSFET。
评估板具有单分流传感拓扑，并且能实现传感或无传感模式下的FOC和6步控制算法。这允许驱动永磁同步电机（PMSM）和无刷直流电机（BLDC）。
评估板兼容大范围输入电压（从35 VAC（50 VDC）到280 VAC（400 VDC）），并包括一个电源级系统（配有采用反激配置的VIPER06XS），以生成应用所需的+ 15 V和+3.3 V电源电压。
固件的调试和配置可以通过可拆卸STLINK-debugger使用标准STM32工具来执行。我们还提供SWD和UART TX-RX连接器。
-
所有功能
- 输入电压为35 VAC（50 VDC）至280 VAC（400 VDC）
- STGD6M65DF2 IGBT 功率级具有：
- V(BR)CES = 650 V
- VCE(sat) = 1.55 V @ IC = 6 A
- 过流阈值设置为5.5 Apeak
- 用于IGBT / MOSFET封装的双重封装：
- DPAK
- PowerFlat 8x8 HV
- 单分流电流感应，适用于：
- 传感或无传感6步算法
- 传感或无传感单分流矢量（FOC）算法
- 智能关断过流保护
- 数字霍尔传感器和编码器输入
- 母线电压检测
- 15 V VCC和3.3V VDD供电
- 嵌入式 ST-LINK/V2-1
- 简易的用户界面，带有按钮和微调器
- 通过RoHS 认证
